ALPHA-5030 桌面型激光雕刻机采用紧凑的全集成设计,即插即用,堪比一台激光打印机,可应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度雕刻和切割。

  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030
  • ALPHA-5030

资料下载

EagleWorks CAD/CAM v8.01.35

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

EaglePrint 打印驱动 v1.2.4.3

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,然后打印输出至激光设备,就像使用一台普通的打印机。EaglePrint 能够实现真正意义上的所见即所得,没有信息丢失,无需繁琐的后处理,帮助您获得良好的加工效果和效率。

EagleWorks CAD/CAM 用户手册 v1.0.1

该手册涵盖了 EagleWorks CAD/CAM 控制软件的所有功能和操作方法,包含安装、基本使用、高级功能、工艺设置和加工控制等章节,帮助您充分利用设备功能并发掘其潜力。

EaglePrint 打印驱动 用户手册 v1.0.1

该手册涵盖了 EaglePrint 打印驱动软件的所有功能和设置方法,包含安装、基本概念和使用、以及针对激光加工的专有设置等章节,帮助您充分利用设备功能并发掘其潜力。

技术参数
加工范围 500mm x 300mm, 超长平板材料可由设备后部穿出。
最大工件高度 90mm,加工台面可电动升降,支持旋转轴加工。
加工台面 刀条加工台面和铝蜂窝台面。
激光类型 CO2 玻璃管或射频激光器
激光功率 40W / 30W RF
激光配置 单激光头
聚焦镜片 1.5 寸
软件 EagleWorks CAD/CAM 和 and EaglePrint 打印驱动,兼容 32 位或 64 位 Windows 7/8/10。
数据接口 USB / U 盘 / 网口
加工模式 雕刻 / 切割 / 混排
控制界面 真彩色 LCD 大屏人机界面
存储容量 最大 128M
运动系统 采用直线导轨,步进电机驱动,配合同步带传动。
设备附件 内置气泵、水冷机和排风机。
电气要求 单相 220V/50Hz
外观尺寸 930mm x 715mm x 420mm
净重 50Kg

产品特性

ALPHA-5030 将小型化、易用性、灵活性和安全环保贯穿至每一个功能和细节的设计中,力争让每一个人都能够享受到激光加工带来的乐趣。

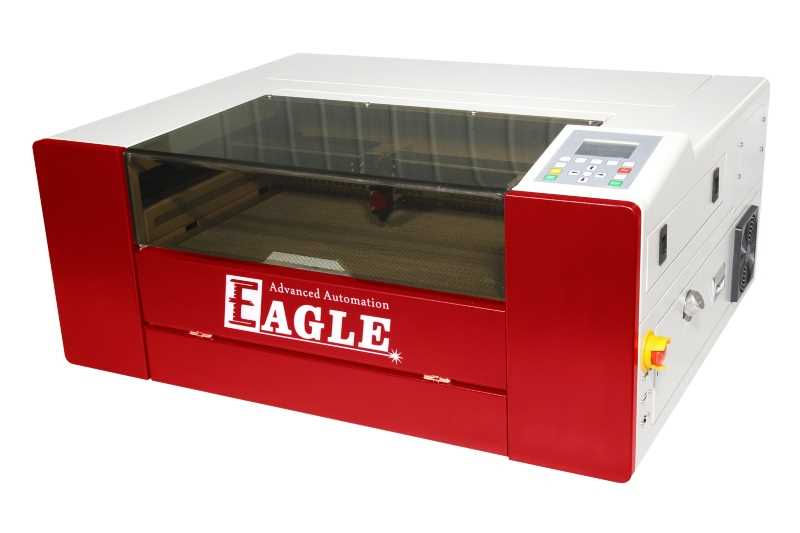

紧凑的整机尺寸

ALPHA-5030 设计紧凑,尺寸仅为 920mm x 710mm x 370mm ,您可以将它放置在桌面上,像一台打印机一样。

紧凑的整机尺寸

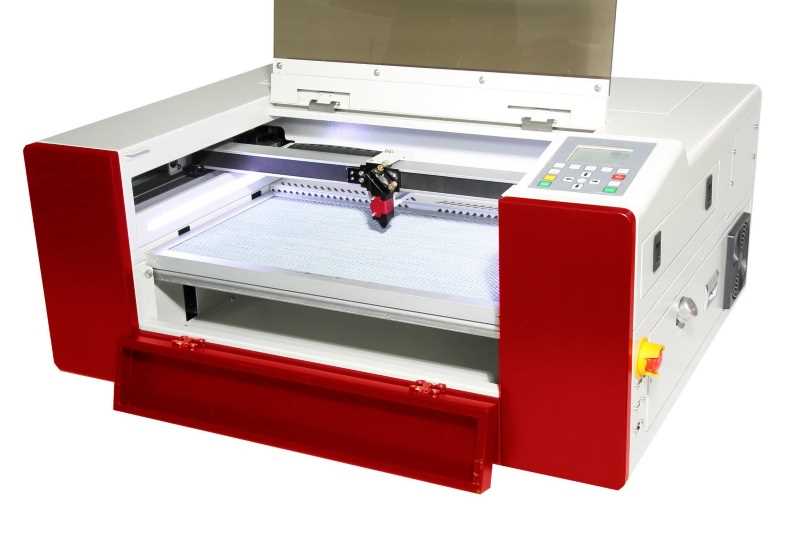

多功能加工平台和多种平台支撑

多功能加工平台和多种平台支撑

ALPHA-5030 提供了两种加工平台支撑,蜂窝板适合加工软质材料,例如纸张和纺织品,保证良好的支撑效果;铝刀条适合加工硬质材料,例如亚克力和木板,尽可能减少激光反射面,同时避免材料熔融后积聚起火,两种加工平台都将激光反射控制在很小的程度,帮助您获得良好的切割效果。

加工平台可电动升降,方便放置异形工件,或使用旋转辅助器加工圆柱形工件。

多功能加工平台和多种平台支撑

ALPHA-5030 提供了两种加工平台支撑,蜂窝板适合加工软质材料,例如纸张和纺织品,保证良好的支撑效果;铝刀条适合加工硬质材料,例如亚克力和木板,尽可能减少激光反射面,同时避免材料熔融后积聚起火,两种加工平台都将激光反射控制在很小的程度,帮助您获得良好的切割效果。

加工平台可电动升降,方便放置异形工件,或使用旋转辅助器加工圆柱形工件。

多功能加工平台和多种平台支撑

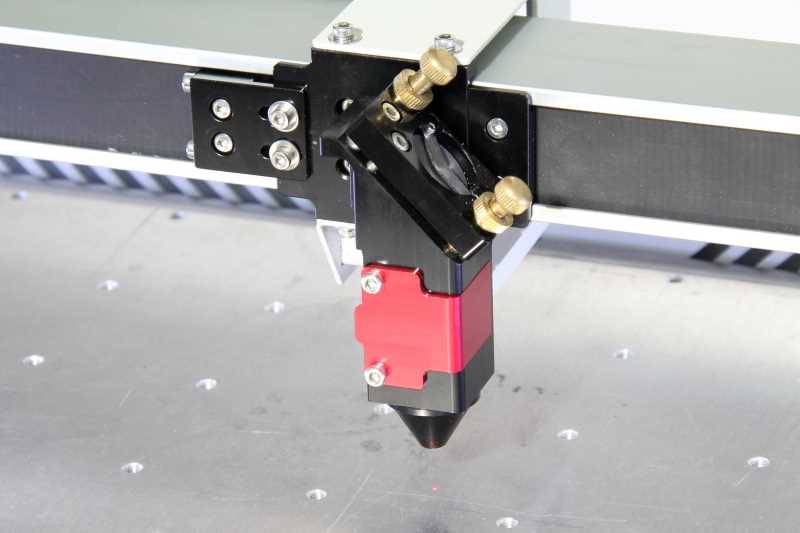

辅助气体

辅助气体是激光加工工艺中非常重要的因素之一,气压合适且稳定的辅助气体能够始终保护聚焦镜片免受污染,及时吹走材料表面的烟尘和切缝中的熔融物质,并给加工点和加工面降温,降低材料碳化、着火和粘粘的可能性,提高加工质量。

辅助气体

用于圆柱形工件加工的旋转辅助器

得益于可电动升降的加工平台,ALPHA-5030 可容纳旋转辅助器,加工圆柱形工件。旋转辅助器上的三爪卡盘可牢牢固定工件,圆锥形尾端可滑动并从另一侧顶紧工件,保证工件和旋转轴保持同轴并稳定旋转,以获得良好的加工质量。

用于圆柱形工件加工的旋转辅助器

得益于可电动升降的加工平台,ALPHA-5030 可容纳旋转辅助器,加工圆柱形工件。旋转辅助器上的三爪卡盘可牢牢固定工件,圆锥形尾端可滑动并从另一侧顶紧工件,保证工件和旋转轴保持同轴并稳定旋转,以获得良好的加工质量。

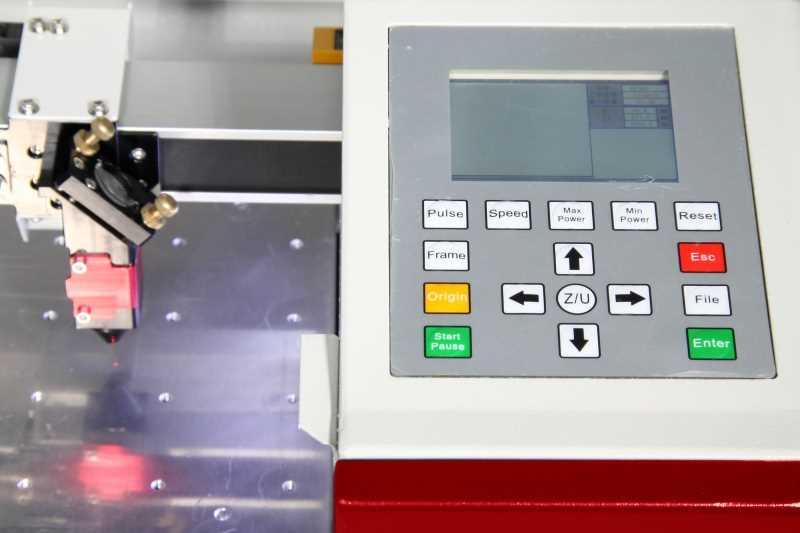

先进的控制系统和友好的人机界面

ALPHA-5030 搭载了一套非常先进的控制系统,并拥有友好的人机界面。您可以在高分辨率的真彩色 LCD 屏幕上实时了解设备的工作状态,或查看加工任务的细节。

通过功能按键,您可以控制切割头的移动,选择加工任务,开始、暂停或结束加工,或实时修改加工参数。

通过设置菜单,您还可以自定义系统的部分行为方式,以满足不同任务的需求或您的使用习惯。

先进的控制系统和友好的人机界面

支持脱机使用和断点续传

ALPHA-5030 搭载的控制系统内置了 128M FLASH 存储器用于存放加工任务文件,在通过 USB 连接、局域网或 U 盘拷贝的方式将文件传输至设备后,设备便不再依赖 PC ,可以脱机完成所有加工操作。

如果在加工过程中发生了断电或急停按钮被按下等导致加工中断的情况,在故障排除后,控制系统会自动恢复之前被中断的加工任务,并提示您是否需要继续加工。如果选择是,控制系统会从之前中断的位置开始继续加工,避免任务中断带来的损失,例如时间和材料的浪费等。

支持脱机使用和断点续传

ALPHA-5030 搭载的控制系统内置了 128M FLASH 存储器用于存放加工任务文件,在通过 USB 连接、局域网或 U 盘拷贝的方式将文件传输至设备后,设备便不再依赖 PC ,可以脱机完成所有加工操作。

如果在加工过程中发生了断电或急停按钮被按下等导致加工中断的情况,在故障排除后,控制系统会自动恢复之前被中断的加工任务,并提示您是否需要继续加工。如果选择是,控制系统会从之前中断的位置开始继续加工,避免任务中断带来的损失,例如时间和材料的浪费等。

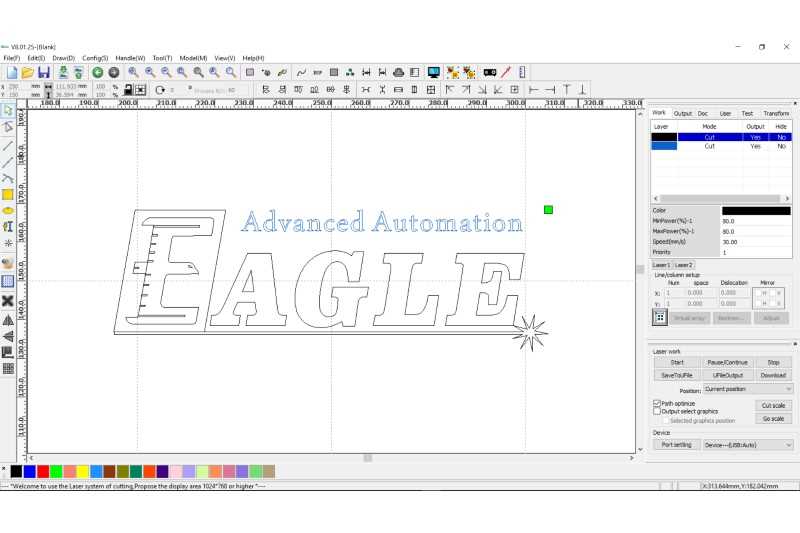

强大易用的 EagleWorks CAD/CAM 控制软件

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

强大易用的 EagleWorks CAD/CAM 控制软件

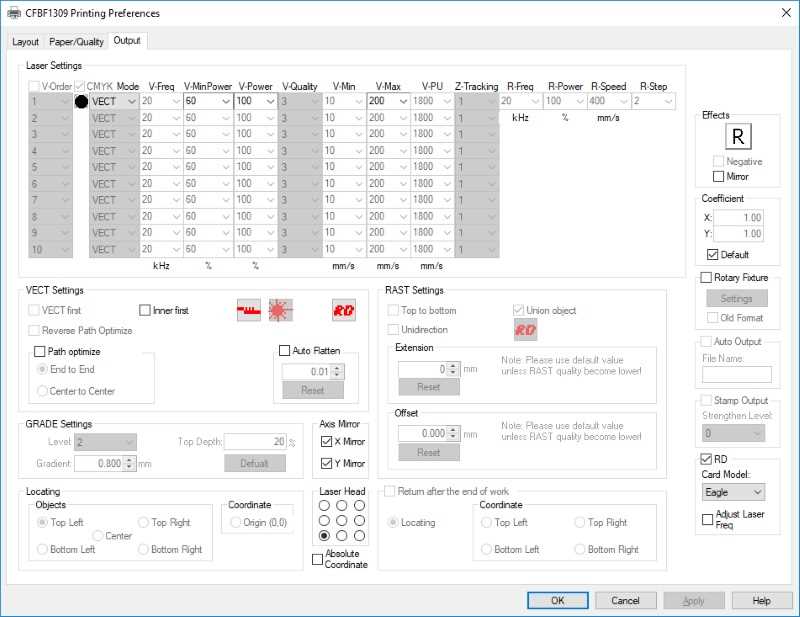

简单高效的 EaglePrint 打印驱动软件

简单高效的 EaglePrint 打印驱动软件

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,例如 CorelDRAW 、Adobe Illustrator 、Photoshop 、AutoCAD ,甚至 Microsoft Word ,然后打印输出至激光设备,就像使用一台普通的打印机。

EaglePrint 能够实现真正意义上的所见即所得,没有文件格式转换,数据导出再导入,没有信息丢失,无需繁琐的后处理,很大程度简化操作,帮助您获得良好的加工效果和效率。

简单高效的 EaglePrint 打印驱动软件

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,例如 CorelDRAW 、Adobe Illustrator 、Photoshop 、AutoCAD ,甚至 Microsoft Word ,然后打印输出至激光设备,就像使用一台普通的打印机。

EaglePrint 能够实现真正意义上的所见即所得,没有文件格式转换,数据导出再导入,没有信息丢失,无需繁琐的后处理,很大程度简化操作,帮助您获得良好的加工效果和效率。

简单高效的 EaglePrint 打印驱动软件

集成并内置全套设备附件

ALPHA-5030 集成并内置了全套设备运行必须的附件,包括一个小型水冷机、一个小型低振动排风机和一个气泵。

小型水冷机保证激光器始终获得良好制冷效果,以及长时间连续工作的输出性能和稳定性。

小型低振动风机保证加工台面上下两侧稳定的负压环境,可迅速将激光加工产生的烟尘和有害气体排出,避免污染材料、损害设备,并有利于保持健康的工作环境。

用户案例

ALPHA-5030 可应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度雕刻和切割。

材料应用

ALPHA-5030 可应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度雕刻和切割。

产品优势

良好的设计和高质量的配件保证了 ALPHA-5030 优秀的品质,为您提供高速、高精度、高可靠性的激光设备。

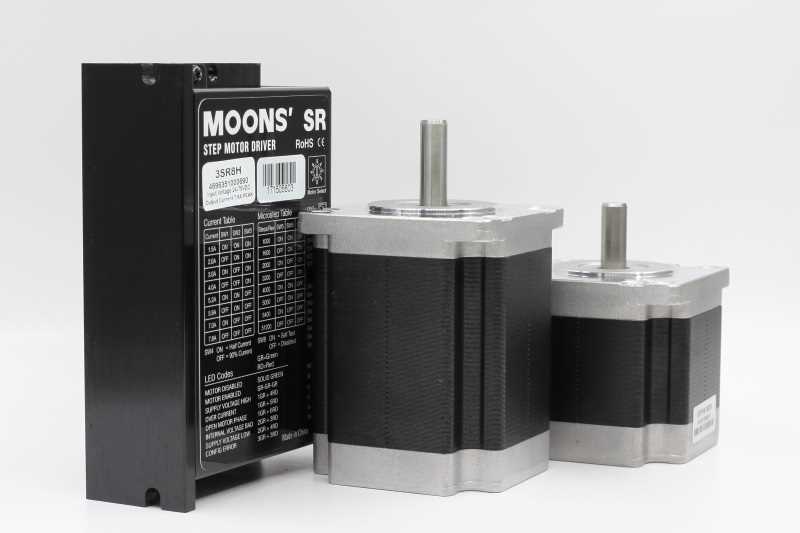

高性能步进电机

ALPHA-5030 机型采用了高品质的步进电机,配合轻量化的运动系统和激光头,在超高分辨率的情况下,依然能够高速运行,切割加速度最高达 5m/s2 (0.5G) ,扫描加速度最高达 40m/s2 (4G) ,优于业内平均水平。

高性能步进电机

高精度直线导轨和全封闭防尘技术

高精度直线导轨和全封闭防尘技术

ALPHA-5030 采用进口高精度直线导轨,配合全封闭防尘技术,耐用可靠,保证运动系统长期稳定运行。

高精度直线导轨和全封闭防尘技术

ALPHA-5030 采用进口高精度直线导轨,配合全封闭防尘技术,耐用可靠,保证运动系统长期稳定运行。

高精度直线导轨和全封闭防尘技术

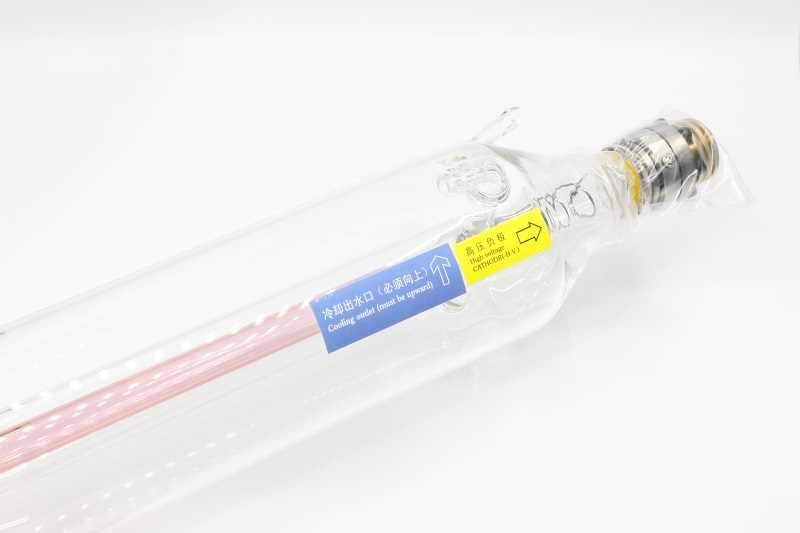

先进可靠的 CO2 激光器

ALPHA-5030 可搭载一根经过特殊定制的 40W 玻璃管激光器,功率稳定性好,寿命长,具有很高的性价比。

如果您的应用以雕刻为主且加工质量要求高,则可以选择搭配 30W 射频金属管激光器。该激光器具有非常快的响应速度和精确的功率控制能力,能够帮助您获得优异的雕刻效果。

先进可靠的 CO2 激光器

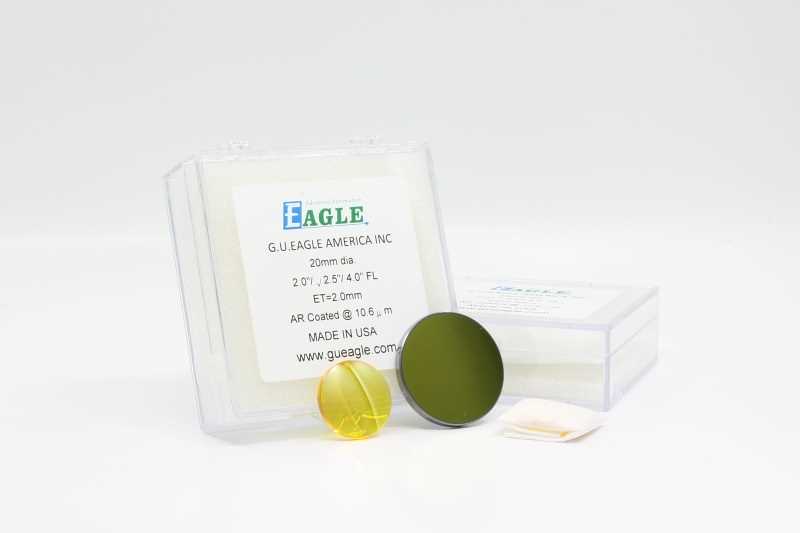

高质量的光学镜片

高质量的光学镜片

ALPHA-5030 全部采用美国进口高质量光学镜片,吸收率低,耐用可靠,很大限度保证聚焦光斑在全加工幅面内的一致性,获得良好的加工质量。

高质量的光学镜片

ALPHA-5030 全部采用美国进口高质量光学镜片,吸收率低,耐用可靠,很大限度保证聚焦光斑在全加工幅面内的一致性,获得良好的加工质量。

高质量的光学镜片

稳定易调节的反射镜架

稳定且易调节的反射镜架对采用飞行光路的 ALPHA-5030 来说至关重要。发射出的激光需要经过一片固定的反射镜和两片随运动系统移动的反射镜反射后才能到达聚焦镜片,经聚焦后作用于工件表面完成加工。任何一点偏移或晃动都会造成光路偏斜,直接影响加工质量。

ALPHA-5030 的反射镜架结构坚固,采用特制的细牙螺纹调整螺丝,配合锁紧螺丝,为反射镜片提供稳定的支撑。

安全性和可靠性

安全性和可靠性贯穿了 ALPHA-5030 设计的全过程。

我们依照国际标准,采用高质量的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括上盖开盖传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。另外,在人机界面上方设有急停开关,当人为判断可能发生危险情况时,可拍下按钮,设备将立即全部断电,很大程度保护人身和财产安全。

安全性和可靠性

安全性和可靠性贯穿了 ALPHA-5030 设计的全过程。

我们依照国际标准,采用高质量的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括上盖开盖传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。另外,在人机界面上方设有急停开关,当人为判断可能发生危险情况时,可拍下按钮,设备将立即全部断电,很大程度保护人身和财产安全。
