JD-9060RF 多功能激光雕刻机为较小幅面的通用型激光加工提供了高效的解决方案,广泛应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度切割和雕刻。

  • CM-9060

资料下载

EagleWorks CAD/CAM v8.01.35

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

EaglePrint 打印驱动 v1.2.4.3

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,然后打印输出至激光设备,就像使用一台普通的打印机。EaglePrint 能够实现真正意义上的所见即所得,没有信息丢失,无需繁琐的后处理,帮助您获得良好的加工效果和效率。

LightBurn CAD/CAM v.0.9.20

LightBurn CAD/CAM 控制软件,基于 MacOS 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

Ruida ACS 远程控制 v1.0

Ruida ACS 远程控制软件,基于 Android 操作系统,支持在手机端远程操作设备,帮助您获得更好的设备使用体验。

EagleWorks CAD/CAM 用户手册 v1.0.1

该手册涵盖了 EagleWorks CAD/CAM 控制软件的所有功能和操作方法,包含安装、基本使用、高级功能、工艺设置和加工控制等章节,帮助您充分利用设备功能并发掘其潜力。

EaglePrint 打印驱动 用户手册 v1.0.1

该手册涵盖了 EaglePrint 打印驱动软件的所有功能和设置方法,包含安装、基本概念和使用、以及针对激光加工的专有设置等章节,帮助您充分利用设备功能并发掘其潜力。

技术参数
1 激光器功率:60W、80W、100W、150W
2 激光器类型:CO2金属射频激光器
3 波长:10.64μm
4 冷却方式:循环水冷系统
5 模块化插拔式加工头,可快速直接插拔三种聚焦镜,短焦、标准、长焦镜片,可直接更换镜片切换焦距,无需更换切割头。
6 X*Y*Z行程(mm):≥900*600*230
7 定位精度:≤0.01mm
8 最大切割深度:≥30mm
9 电压:工作电压(V)220V 50HZ
10 对焦方式:高感应自动对焦,支持红外式自动对焦及手动对焦双模式
11 加工平台:高精密丝杆电动升降平台,双平台配置,蜂巢板平台+铝刀条平台。
12 自动对焦系统:设备配置对射红外传感器,对焦精度±0.1mm
13 三路独立电源工控系统:24V独立核心电源控制系统、36V独立伺服电源系统、激光器输出电源光耦隔离系统。
14 为实现高精度切割与雕刻,须标配双气路电控调节器:电控调节+无级手动调节,两个空气螺线管由智能主板控制,吹气操作面板上安装两个针形阀,用于调节每种模式的吹气量以及测试吹气量的按钮。
15 多路开门保护系统:门禁系统设两组保护传感器,设备侧门一路,激光器一路,Z轴机械系统一路,保证使用安全,机盖采用防爆钢化玻璃,防爆、防激光辐射。
16 文件支持格式:可直接打开SVG,DXF,PLT,AI等矢量格式,JPG,BMP等图片格式。
17 节能优化系统:可根据加工方式自动启停冷却系统、空压系统、通风系统。
18 安全防护系统:开盖保护、明火保护、误触保护、漏电断路保护系统、急停保护系统、警示灯。
19 控制软件:激光建模软件,软件功能须满足以下要求:
1) 支持智能加工模式,只需选择材料名称、加工工艺、加工厚度即可自动匹配出最佳加工工艺对应的速度功率。设备工艺参数可导出为独立工艺包文件保存到U盘、文件夹或云盘等电子储存设备中,随时调入使用;
2) 具有快速造物功能,可实现快速造盒,直角、圆角盒子;
3) 交集功能:只保留两个图形相交的部分;
4) 差集功能:使用其他对象的形状将图形的一部分切除;
5) 并集功能:将多个图形合成单一轮廓图形;
6) 支持自动计算加工材料成本功能;
7) 支持模拟加工系统;
8) 软件需自带图库,常用图形,包括动物图形、通用素材、机械结构、精彩创意;
9) 直接链接到激光加工论坛,论坛包括激光加工设计图纸,激光加工在线课程等功能;
10) 软件可链接到激光加工中心云服务平台共享云平台资源。
20 设备须具有在线学习云平台:
1) 设备出厂自带序列号为在线学习云平台登陆授权账号,账号权限支持课程浏览,下载,上传,交流等功能;
2) 该平台满足激光加工教学要求,至少提供精品激光基础及应用课程100节及提供名师在线指导;支持app移动端在线学习;支持课程云存储及下载、创建班级、考核、激光创新作品展示;记录学习内容,学习进度。
21 设备的使用和功能可通过此设备的虚拟仿真教学场景执行软件熟悉并掌握操作,虚拟仿真教学场景执行软件具备以下要求:
1) 场景虚实结合,须同时支持在WINDOWS、安卓和IOS(苹果系统)三个平台上操作。
2) 须具备安装、调试、实操、课程四大功能。
3) 人机交互动画实景反馈,裸眼立体模型演示,多种终端应用可随时随地进行教学。
22 为方便教学,设备需提供一定数量的配套课程:含初级课程,中级课程,高级课程,专题课程等。

产品特性

JD-9060RF 将易用性、灵活性和可靠性贯穿至每一个功能和细节的设计中,发挥 CO2 激光的加工潜力。

可打开的前后挡板设计

可打开的前后挡板设计使 JD-9060RF 可以容纳超长工件,或配合卷轴连续处理成卷的材料。

辅助气体节流阀

辅助气体节流阀

辅助气体是激光加工工艺中非常重要的因素之一,气压合适且稳定的辅助气体能够始终保护聚焦镜片免受污染,及时吹走材料表面的烟尘和切缝中的熔融物质,并给加工点和加工面降温,降低材料碳化、着火和粘粘的可能性,提高加工质量。

辅助气体节流阀

辅助气体是激光加工工艺中非常重要的因素之一,气压合适且稳定的辅助气体能够始终保护聚焦镜片免受污染,及时吹走材料表面的烟尘和切缝中的熔融物质,并给加工点和加工面降温,降低材料碳化、着火和粘粘的可能性,提高加工质量。

辅助气体节流阀

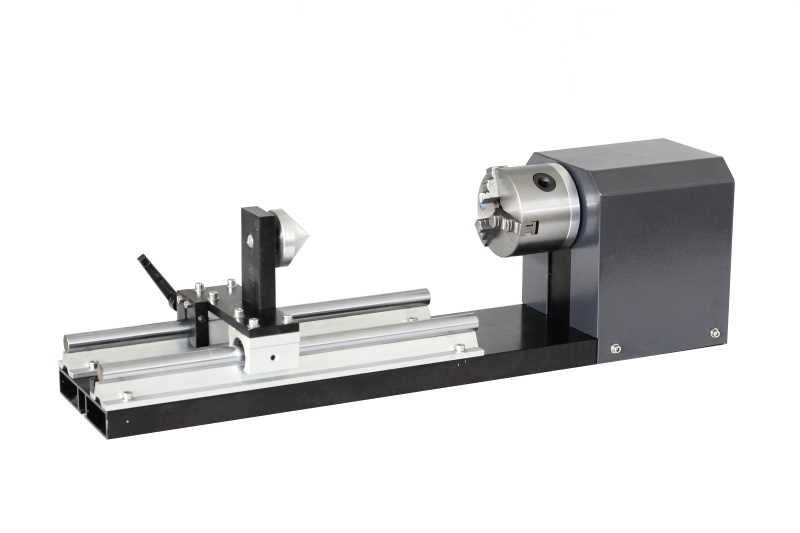

用于圆柱形工件加工的旋转辅助器

得益于可电动升降的加工平台,JD-9060RF 可容纳旋转辅助器,加工圆柱形工件。旋转辅助器上的三爪卡盘可牢牢固定工件,圆锥形尾端可滑动并从另一侧顶紧工件,保证工件和旋转轴保持同轴并稳定旋转,以获得良好的加工质量。

用于圆柱形工件加工的旋转辅助器

先进的控制系统和友好的人机界面

JD-9060RF 搭载了一套非常先进的控制系统,并拥有友好的人机界面。您可以在高分辨率的真彩色 LCD 屏幕上实时了解设备的工作状态,或查看加工任务的细节。

通过功能按键,您可以控制切割头的移动,选择加工任务,开始、暂停或结束加工,或实时修改加工参数。

通过设置菜单,您还可以自定义系统的部分行为方式,以满足不同任务的需求或您的使用习惯。

先进的控制系统和友好的人机界面

JD-9060RF 搭载了一套非常先进的控制系统,并拥有友好的人机界面。您可以在高分辨率的真彩色 LCD 屏幕上实时了解设备的工作状态,或查看加工任务的细节。

通过功能按键,您可以控制切割头的移动,选择加工任务,开始、暂停或结束加工,或实时修改加工参数。

通过设置菜单,您还可以自定义系统的部分行为方式,以满足不同任务的需求或您的使用习惯。

支持脱机使用和断点续传

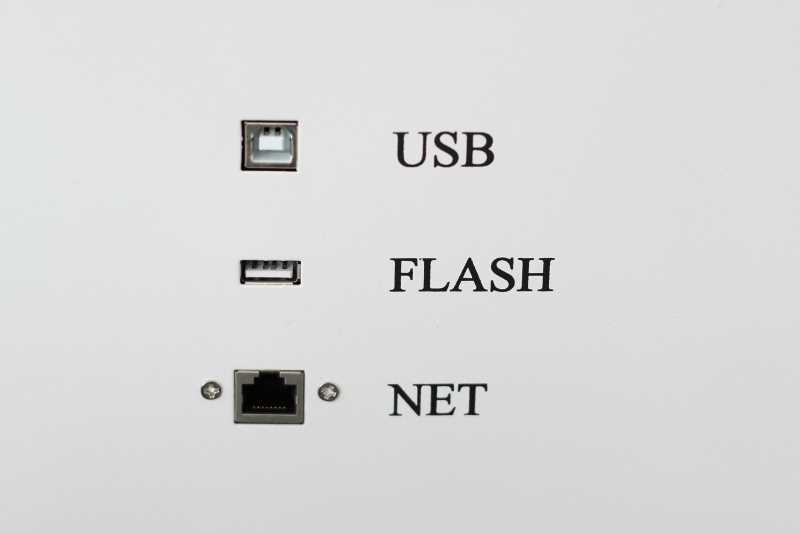

JD-9060RF 搭载的控制系统内置了 128M FLASH 存储器用于存放加工任务文件,在通过 USB 连接、局域网或 U 盘拷贝的方式将文件传输至设备后,设备便不再依赖 PC ,可以脱机完成所有加工操作。

如果在加工过程中发生了断电或急停按钮被按下等导致加工中断的情况,在故障排除后,控制系统会自动恢复之前被中断的加工任务,并提示您是否需要继续加工。如果选择是,控制系统会从之前中断的位置开始继续加工,避免任务中断带来的损失,例如时间和材料的浪费等。

支持脱机使用和断点续传

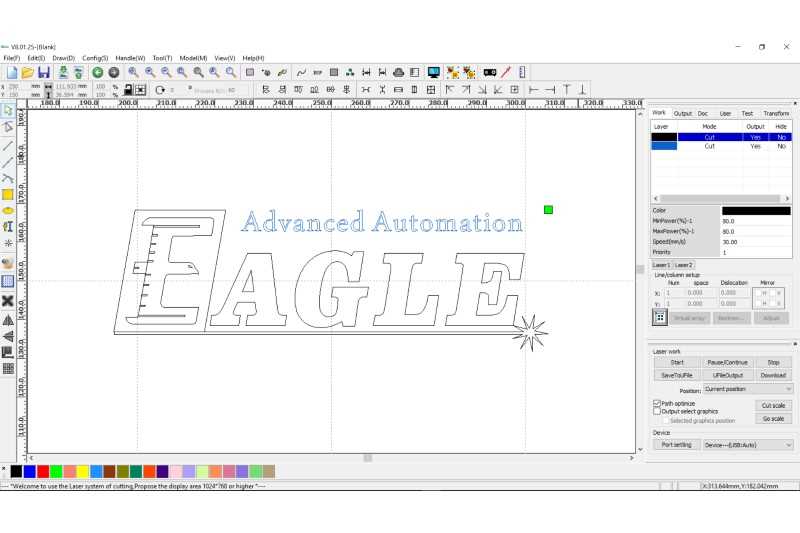

强大易用的 EagleWorks CAD/CAM 控制软件

强大易用的 EagleWorks CAD/CAM 控制软件

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

强大易用的 EagleWorks CAD/CAM 控制软件

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

强大易用的 EagleWorks CAD/CAM 控制软件

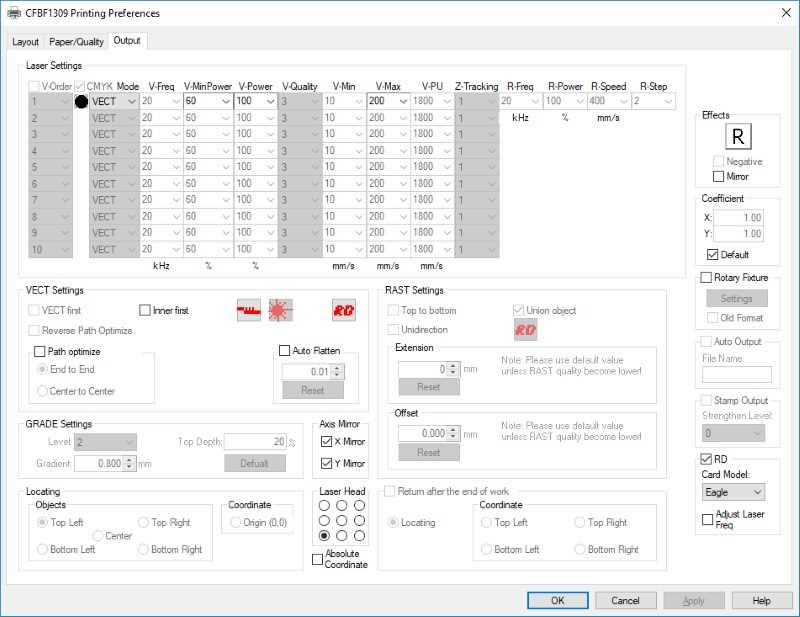

简单高效的 EaglePrint 打印驱动软件

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,例如 CorelDRAW 、Adobe Illustrator 、Photoshop 、AutoCAD ,甚至 Microsoft Word ,然后打印输出至激光设备,就像使用一台普通的打印机。

EaglePrint 能够实现真正意义上的所见即所得,没有文件格式转换,数据导出再导入,没有信息丢失,无需繁琐的后处理,很大程度简化操作,帮助您获得良好的加工效果和效率。

简单高效的 EaglePrint 打印驱动软件

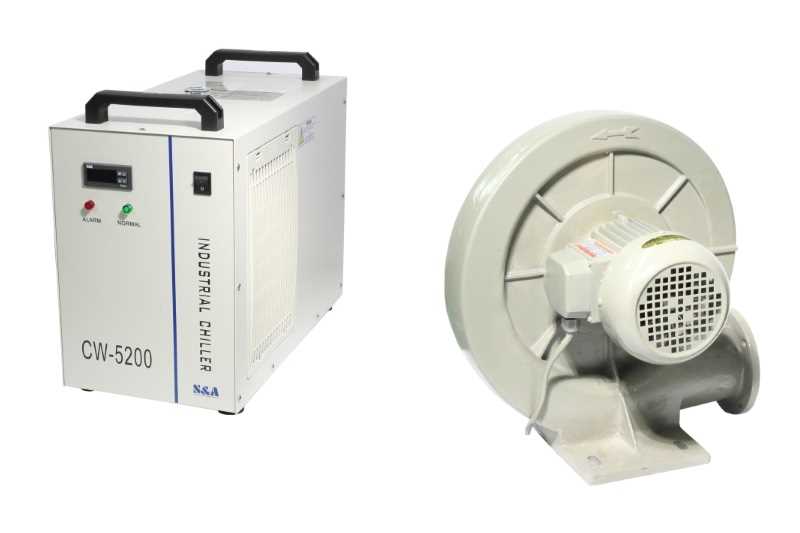

全套设备附件

全套设备附件

JD-9060RF 标配全套设备运行必须的附件,包括一个工业水冷机、一个大功率排风机、一个随机工具箱和其它必须的辅料。

高质量工业水冷机保证激光器始终获得良好制冷效果,以及长时间连续工作的输出性能和稳定性。

大功率风机保证加工台面上下两侧稳定的负压环境,可迅速将激光加工产生的烟尘和有害气体排出,避免污染材料、损害设备,并有利于保持健康的工作环境。

全套设备附件

JD-9060RF 标配全套设备运行必须的附件,包括一个工业水冷机、一个大功率排风机、一个随机工具箱和其它必须的辅料。

高质量工业水冷机保证激光器始终获得良好制冷效果,以及长时间连续工作的输出性能和稳定性。

大功率风机保证加工台面上下两侧稳定的负压环境,可迅速将激光加工产生的烟尘和有害气体排出,避免污染材料、损害设备,并有利于保持健康的工作环境。

全套设备附件

用户案例

JD-9060RF 广泛应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的切割和雕刻。

材料应用

JD-9060RF 广泛应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的切割和雕刻。

产品优势

良好的设计和高质量的配件保证了 JD-9060RF 优秀的品质,为您提供高速、高性价比、高可靠性的激光设备。

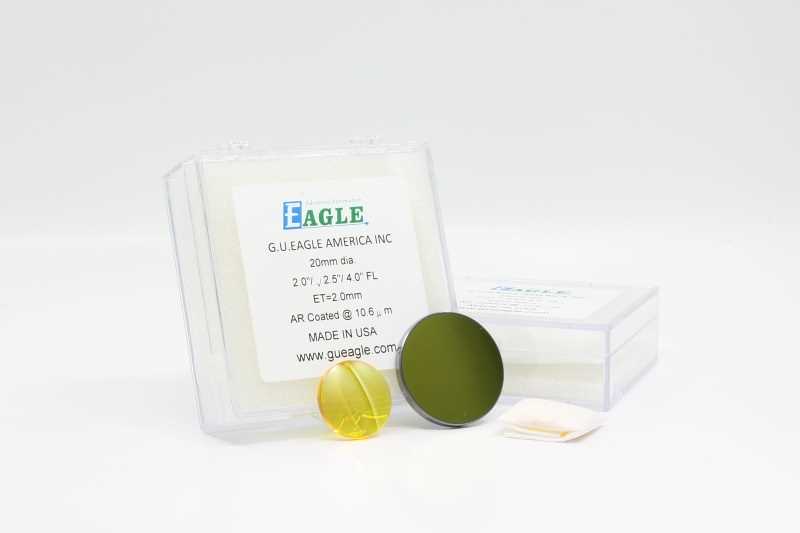

高质量的光学镜片

高质量的光学镜片

JD-9060RF 全部采用美国进口高质量光学镜片,吸收率低,耐用可靠,很大限度保证聚焦光斑在全加工幅面内的一致性,获得良好的加工质量。

高质量的光学镜片

JD-9060RF 全部采用美国进口高质量光学镜片,吸收率低,耐用可靠,很大限度保证聚焦光斑在全加工幅面内的一致性,获得良好的加工质量。

高质量的光学镜片

稳定易调节的反射镜架

稳定且易调节的反射镜架对采用飞行光路的 JD-9060RF 来说至关重要。发射出的激光需要经过一片固定的反射镜和两片随运动系统移动的反射镜反射后才能到达聚焦镜片,经聚焦后作用于工件表面完成加工。任何一点偏移或晃动都会造成光路偏斜,直接影响加工质量。

JD-9060RF 的反射镜架结构坚固,采用特制的细牙螺纹调整螺丝,配合松紧可调的高强度螺旋弹簧,为反射镜片提供稳定的支撑。三个调整螺丝的结构可以整体移动反射镜片,能够轻松的将光路调整至经过所有镜片中心的理想状态。

安全性和可靠性

安全性和可靠性贯穿了 JD-9060RF 设计的全过程。

我们依照国际标准,采用高质量的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括上盖开盖传感器、激光管盒开盖传感器、水冷机流量传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。另外,在人机界面上方设有急停开关,当人为判断可能发生危险情况时,可拍下按钮,设备将立即全部断电,很大程度保护人身和财产安全。

安全性和可靠性

安全性和可靠性贯穿了 JD-9060RF 设计的全过程。

我们依照国际标准,采用高质量的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括上盖开盖传感器、激光管盒开盖传感器、水冷机流量传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。另外,在人机界面上方设有急停开关,当人为判断可能发生危险情况时,可拍下按钮,设备将立即全部断电,很大程度保护人身和财产安全。
