橡皮筋玩具手枪

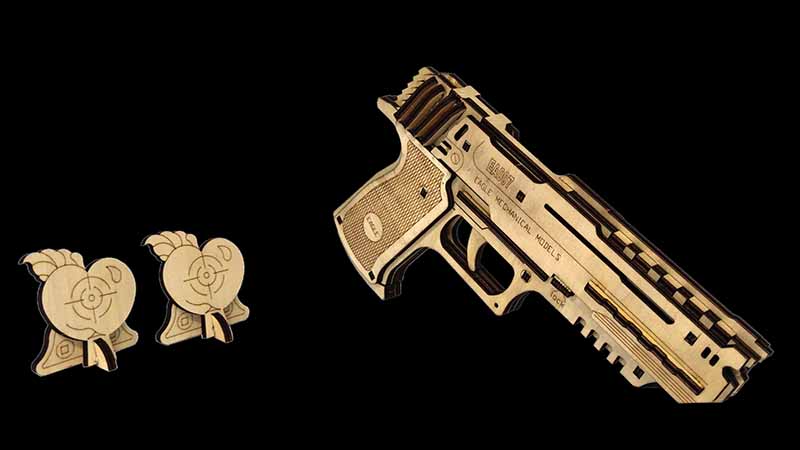

手枪是一种单手握持瞄准射击或本能射击的短枪管武器,通常为指挥员和特种兵随身携带,用在50米近程内自卫和突然袭击敌人。橡皮筋玩具手枪利用激光切割机切割薄木片,模拟手枪零部件组装,搭配橡皮筋模拟手枪上膛,可将橡皮筋进行短距离发射(无伤害威力)。左图是一个拼装好的玩具手枪模型。

该模型全部由薄木片制成,用于清晰的展示其结构。下面的视频首先介绍玩具手枪模型的基本原理,然后演示如何使用德美鹰华 EaglePrint 打印驱动软件配合设计软件,例如 AutoCAD、CorelDRAW 和 Adobe Illustrator 等,输出加工文件至激光切割机,并进行切割加工的过程,最后详细介绍玩具手枪模型的装配方法和具体动作。

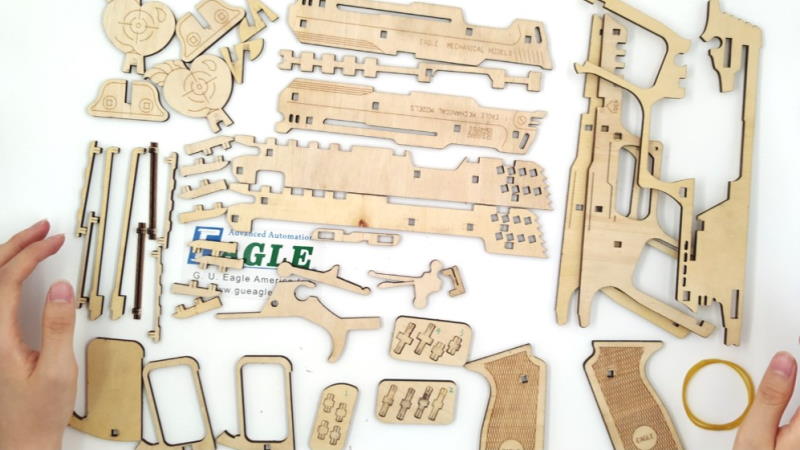

该实验套件包提供制作模型所需的薄木片材料,和其它已加工完成的零件,以及螺丝、螺母和工具等。参照说明书用物料清单核对完毕后,即可按照视频指导进行设计输出、切割加工、并完成最终的模型组装工作。该套件帮助学生熟悉德美鹰华激光切割机的软件使用和硬件操作,并结合生动的机械模型,寓教于乐。

简介

播放视频

输出

播放视频

切割

播放视频

拼装

播放视频
如何使用脱机文件进行加工?

使用 U 盘将脱机文件拷贝至设备内存中,选择文件并确认加工参数后即可进行加工,详见上面切割指导视频中的讲解。

如何精确定位加工位置?

由于套件包中提供的薄木片材料尺寸较小,加工前需要进行比较精确的定位,以免加工区域超出材料范围。定位前首先需要了解激光束非常细,从设备切割头下方中央的小孔射出,需以此为定位点;若以切割头圆柱形外沿进行定位则会浪费较多材料。使用方向键将切割头移动至合适位置后,可使用设备面板上的激光脉冲键点射打孔(注意应将功率设置为一个很小的值),即可确定激光束的准确位置。

切割过程中材料着火,如何处理?

由于激光加工是一种热加工方式,通过将材料熔融或汽化来达到切割的目的,因此,在切割过程中有可能出现材料着火的情况。当发生这种情况时,应当立即暂停加工任务,此时切割辅助气体会继续将熔融的易燃材料吹去并给材料降温,着火情况会随即停止,再继续加工即可。
为避免发生材料着火的情况,应将切割辅助气体的吹气量调节至最大,并确认开启抽风机。另外,应当使用合理的切割速度,不要过慢,否则会造成材料过熔和过热,容易着火。

部分零件在内部还未切割时已掉落,如何解决?

由于节省材料和切割路径优化等原因,部分零件的外部轮廓先于内部轮廓被切割,若下方没有刀条支撑,则会掉落,造成内部轮廓无法正确切割,零件加工错误。为避免发生该情况,我们建议在切割前确认刀条支撑足够密集(与设备出厂情况保持一致即可),零件在外部轮廓被切割后也不会掉落或移位,不影响内部轮廓的切割。
需要注意的是,当刀条支撑较密集时,加工过程中被切下的小部件可能会翘起,如果影响设备切割头的移动,则需要暂停加工,人工捡出翘起的部件后,再继续加工,以免碰撞到切割头造成材料移位,甚至损伤设备。

为什么零件在组装时会开裂损坏?

薄木片材料的质地比较脆,如果用力过大容易开裂损坏。在组装模型的过程中,拧紧螺丝、锁紧螺母或插入销孔时一定要注意手持正确的位置,且不要用力过大,轻柔操作,才能够尽可能避免零件开裂损坏的情况。
