EagleWorks 是一款基于 Windows 操作系统,面向 CO2 激光加工的 CAD/CAM 控制软件。

EagleWorks 定义了 CO2 激光加工从设计到输出的标准工作流程,支持导入多种常用的图形文件格式,包含常用的绘图、编辑和排版功能,针对 CO2 激光加工的工艺设置,以及简单易用的模拟仿真和加工任务数据输出功能。另外,EagleWorks 还提供了专门针对 CO2 激光加工的特有功能,例如处理矢量和位图的专属功能,以及针对切割和雕刻等加工方式的特殊功能等,以帮助用户获得良好的加工效果和效率。

  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks
  • EagleWorks

资料下载

EagleWorks CAD/CAM v8.01.35

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

EagleWorks CAD/CAM 用户手册 v1.0.1

该手册涵盖了 EagleWorks CAD/CAM 控制软件的所有功能和操作方法,包含安装、基本使用、高级功能、工艺设置和加工控制等章节,帮助您充分利用设备功能并发掘其潜力。

软件特性

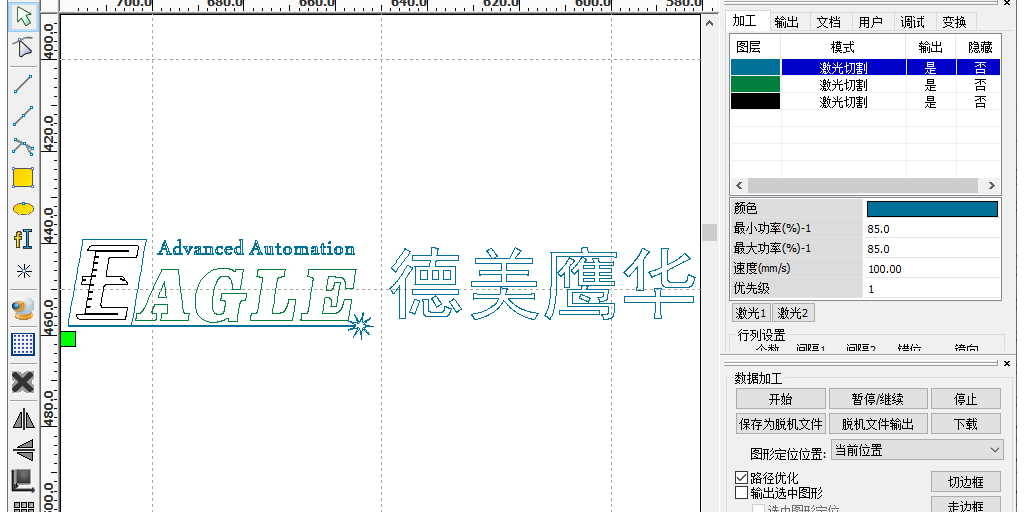

简洁易用的用户界面

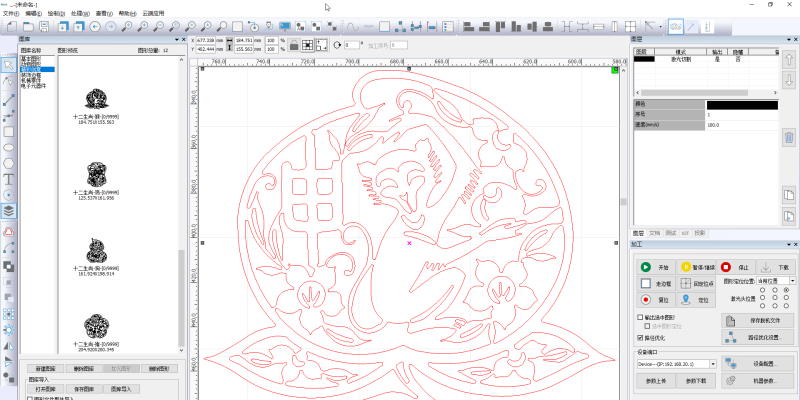

EagleWorks 的用户界面与大多数 CAD 绘图软件类似,中央为大片的绘图区,周围分布着菜单栏和包含常用功能的工具栏。同时,软件将工艺设置和加工任务数据输出功能集成到了软件右侧的边栏中,方便用户进行激光加工相关的设置和操作。

简洁易用的用户界面

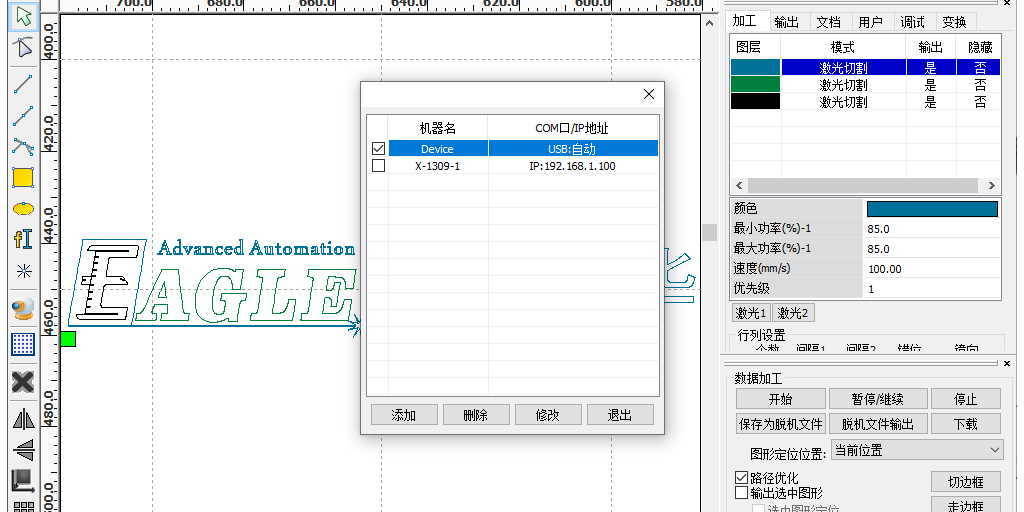

多设备接入和管理功能

多设备接入和管理功能

EagleWorks 支持通过 USB 线缆或以太网两种方式接入设备,且可同时接入和管理多台设备,节省硬件资源的同时,也大大方便了加工任务的管理和数据输出工作。

切换当前设备时,软件会自动更新绘图区尺寸等相关参数,无需用户干预。

多设备接入和管理功能

EagleWorks 支持通过 USB 线缆或以太网两种方式接入设备,且可同时接入和管理多台设备,节省硬件资源的同时,也大大方便了加工任务的管理和数据输出工作。

切换当前设备时,软件会自动更新绘图区尺寸等相关参数,无需用户干预。

多设备接入和管理功能

支持导入多种常用的图形文件格式

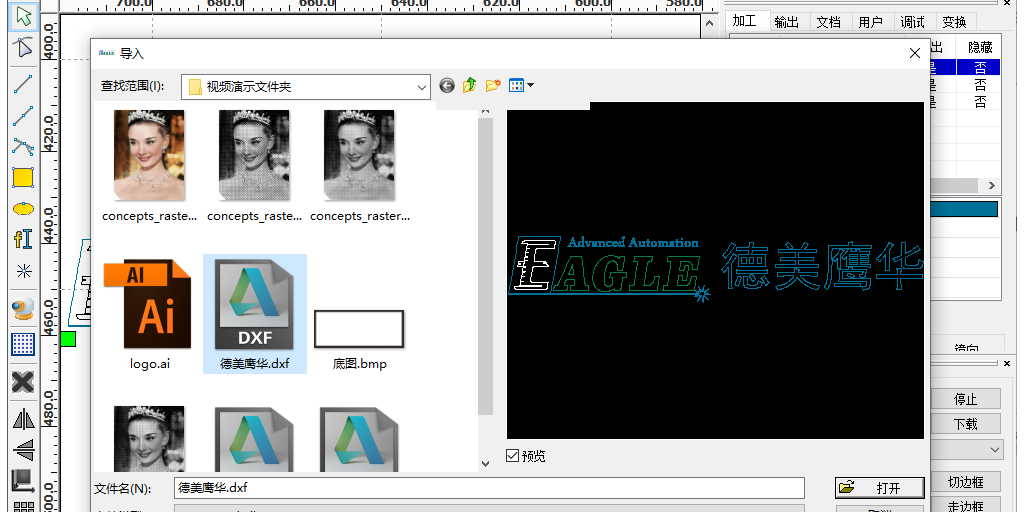

EagleWorks 是专门针对 CO2 激光加工的 CAD/CAM 控制软件,自带的绘图功能并不算十分强大,但软件支持导入 DXF、AI、PLT、BMP 和 JPEG 等多种常用的图形文件格式,可以很好的与其它第三方绘图软件配合使用,取长补短。

导入图形对象时,EagleWorks 还会根据激光加工的工艺特点,自动对图形进行预处理,例如自动将图形闭合、合并相连的线段等。

支持导入多种常用的图形文件格式

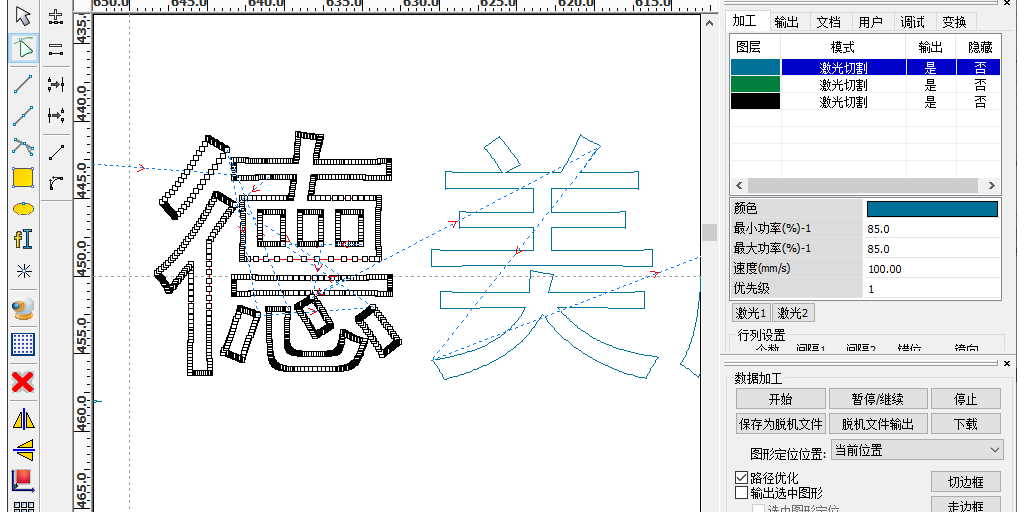

丰富的编辑和排版功能

丰富的编辑和排版功能

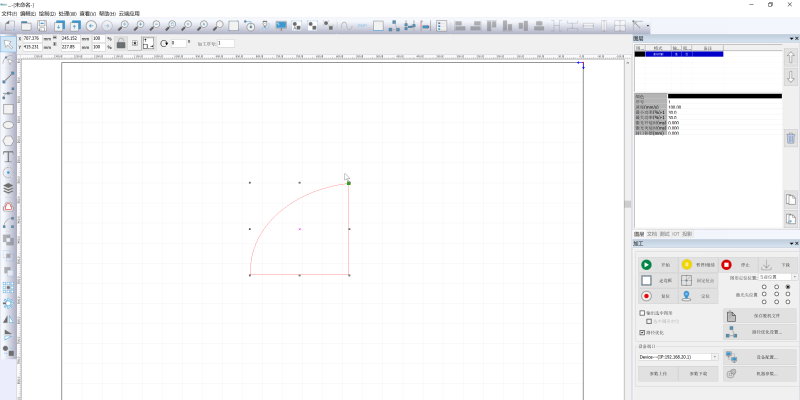

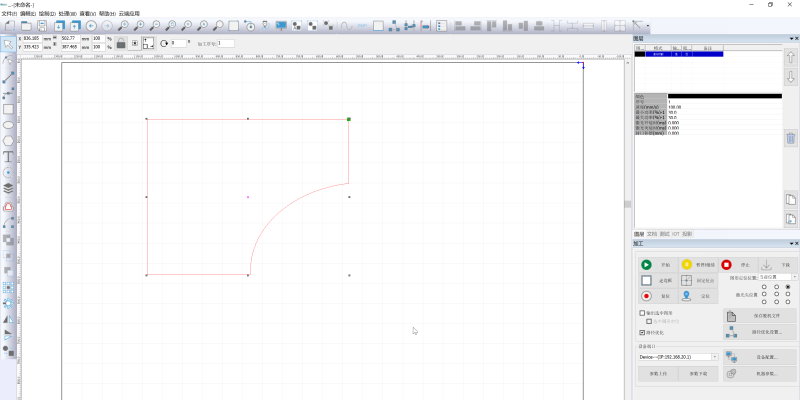

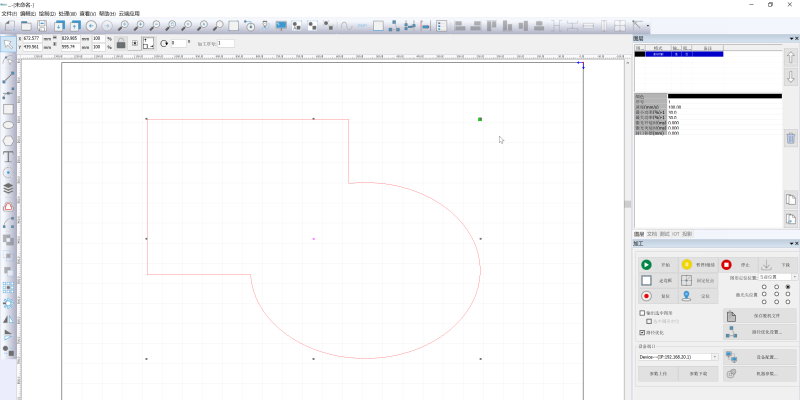

EagleWorks 提供了丰富的编辑和排版功能,除了剪切、复制、粘贴和删除等通用的编辑功能外,还可以修改图形尺寸、旋转和切变、镜像、以及编辑曲线等;排版时,用户可以拖拽移动对象,可将对象互相对齐、等间距分布或一键移动至特定位置,还可按不同方式进行阵列。

丰富的编辑和排版功能

EagleWorks 提供了丰富的编辑和排版功能,除了剪切、复制、粘贴和删除等通用的编辑功能外,还可以修改图形尺寸、旋转和切变、镜像、以及编辑曲线等;排版时,用户可以拖拽移动对象,可将对象互相对齐、等间距分布或一键移动至特定位置,还可按不同方式进行阵列。

丰富的编辑和排版功能

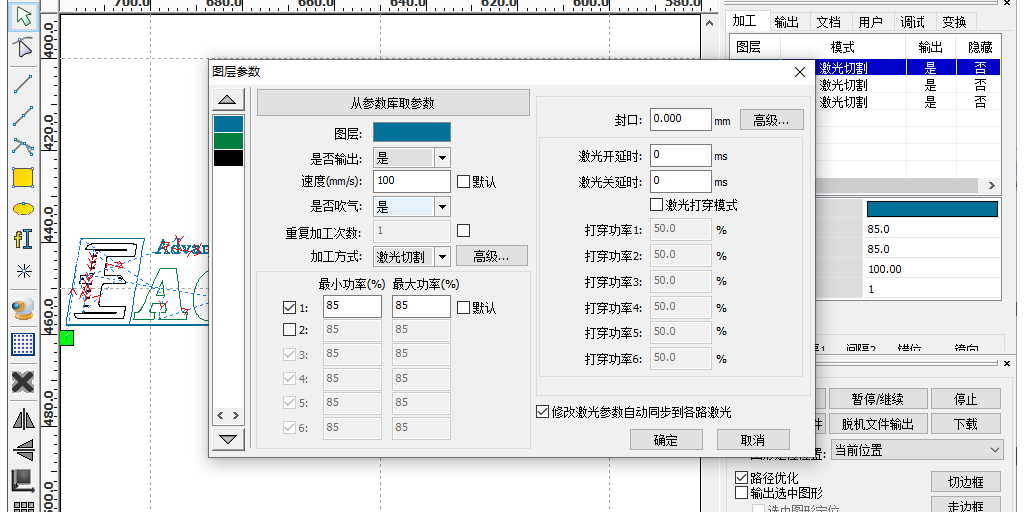

完善的加工工艺设置功能

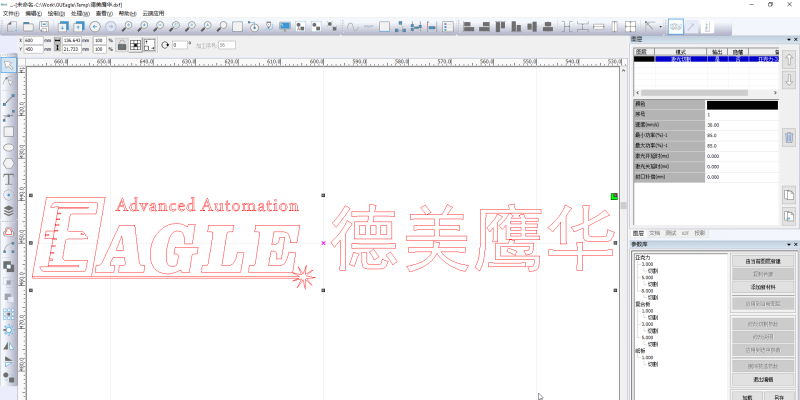

EagleWorks 针对 CO2 激光加工提供了完善的加工工艺设置功能,支持分图层工艺设置,以及针对每个图层的切割或雕刻加工工艺。除此以外,用户还可以将针对不同材料的工艺参数保存至参数库,以便后续调取使用。

完善的加工工艺设置功能

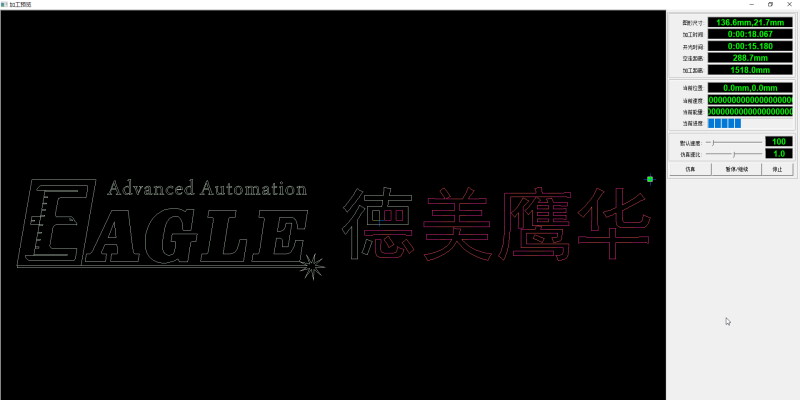

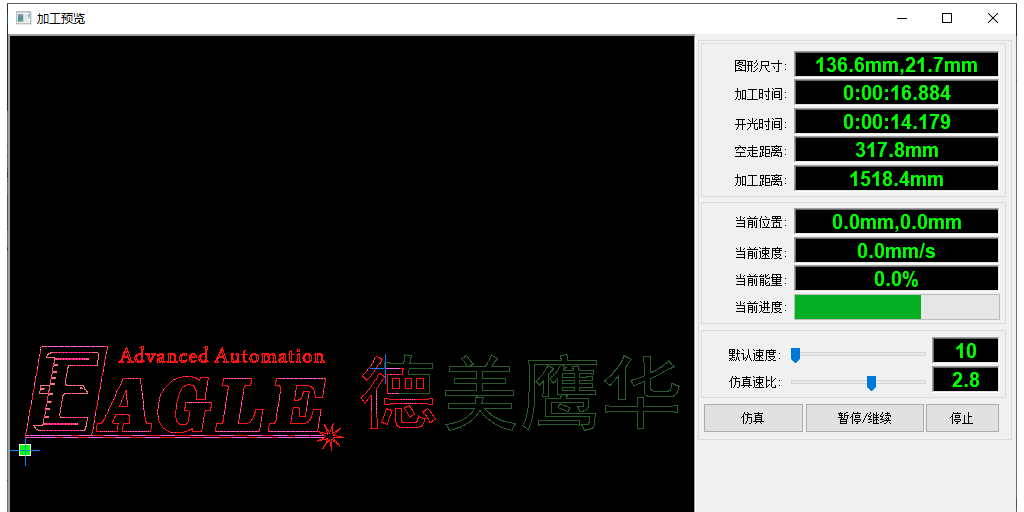

强大的模拟仿真功能

强大的模拟仿真功能

EagleWorks 提供了强大的模拟仿真功能,方便用户直观的检查各项工艺设置和加工过程,避免在实际加工中出现问题、浪费材料。在仿真界面中,用户不但可以控制仿真时的加工速度和过程,还可以了解加工时间和加工距离等统计信息,合理安排加工任务。

强大的模拟仿真功能

EagleWorks 提供了强大的模拟仿真功能,方便用户直观的检查各项工艺设置和加工过程,避免在实际加工中出现问题、浪费材料。在仿真界面中,用户不但可以控制仿真时的加工速度和过程,还可以了解加工时间和加工距离等统计信息,合理安排加工任务。

强大的模拟仿真功能

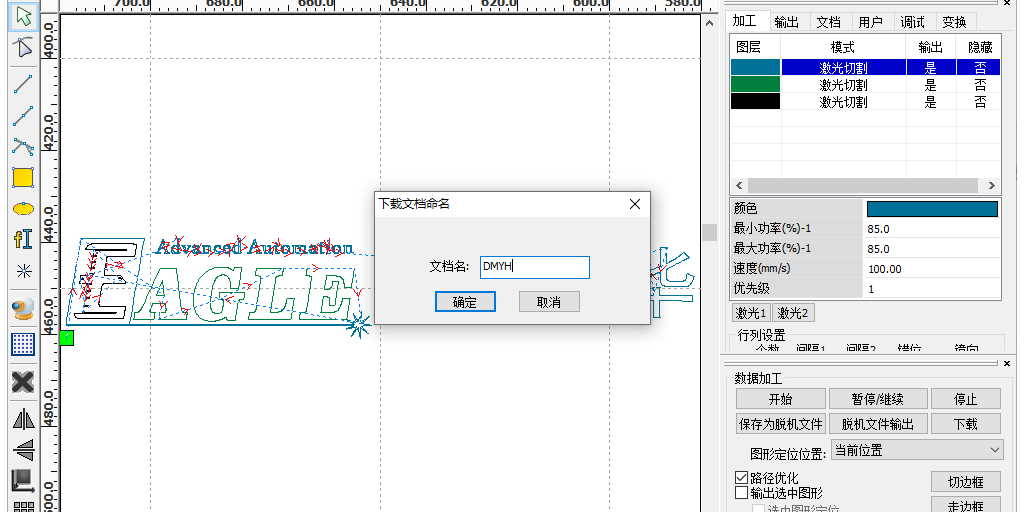

简单易用的输出功能

EagleWorks 针对不同的应用场景提供了简单易用的输出功能,设备与电脑联机时,可直接控制加工,或下载加工任务文件至设备内存;设备与电脑脱机时,可保存为脱机加工任务文件,再用 U 盘转存至设备内存。输出时,EagleWorks 还可以自动对切割路径进行优化,或只输出选中的图形对象。

简单易用的输出功能

巧妙的虚拟阵列功能

巧妙的虚拟阵列功能

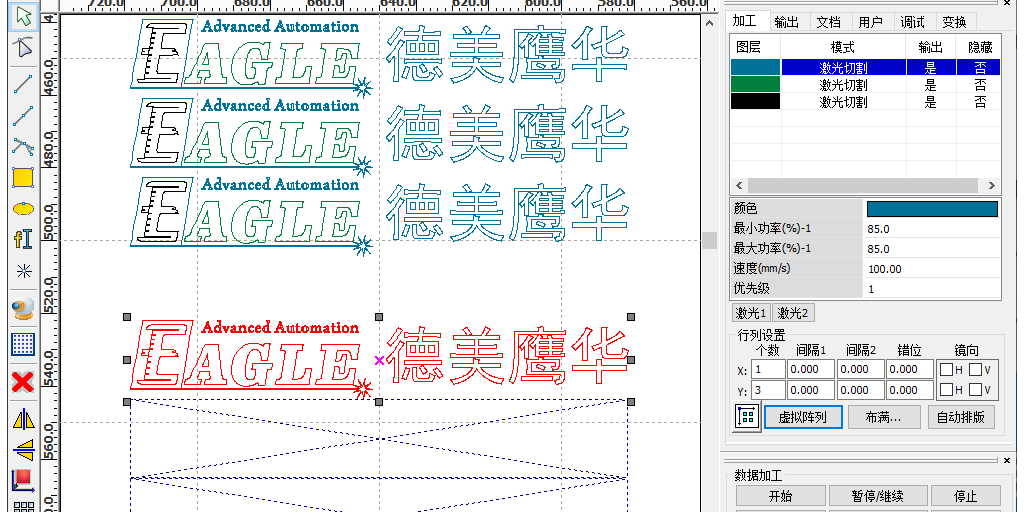

EagleWorks 提供的虚拟阵列功能,在阵列图形对象时,仅生成阵列位置信息。在处理复杂的图形对象时,可大幅降低输出的加工数据量,配合软件中的仅显示占位符功能,可同时降低软件图形处理的计算压力,大幅提高软件处理性能。

巧妙的虚拟阵列功能

EagleWorks 提供的虚拟阵列功能,在阵列图形对象时,仅生成阵列位置信息。在处理复杂的图形对象时,可大幅降低输出的加工数据量,配合软件中的仅显示占位符功能,可同时降低软件图形处理的计算压力,大幅提高软件处理性能。

巧妙的虚拟阵列功能

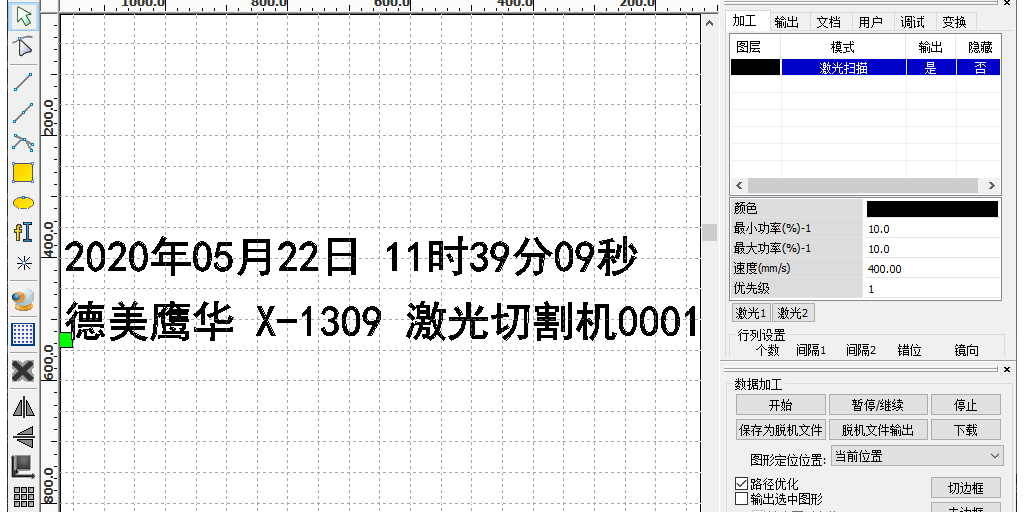

变量文字功能

EagleWorks 的变量文字功能可自动生成当前日期和时间,或根据用户需求生成相应的序列号,已满足此类加工应用需求。

变量文字功能

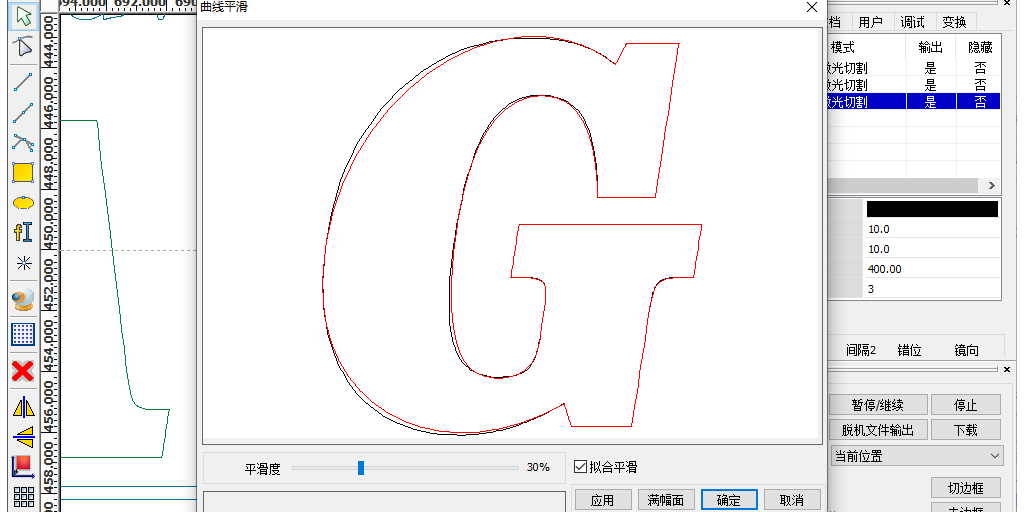

强大的矢量图形处理功能

强大的矢量图形处理功能

EagleWorks 针对 CO2 激光切割的工艺特点,提供了强大的矢量图形处理功能,例如合并相连线和曲线自动闭合、自动删除重线、曲线平滑和生成平行线等,能够快速解决矢量图形中存在的影响切割质量的问题,帮助用户获得良好的切割效果。

强大的矢量图形处理功能

EagleWorks 针对 CO2 激光切割的工艺特点,提供了强大的矢量图形处理功能,例如合并相连线和曲线自动闭合、自动删除重线、曲线平滑和生成平行线等,能够快速解决矢量图形中存在的影响切割质量的问题,帮助用户获得良好的切割效果。

强大的矢量图形处理功能

激光加工专用的点阵图像处理功能

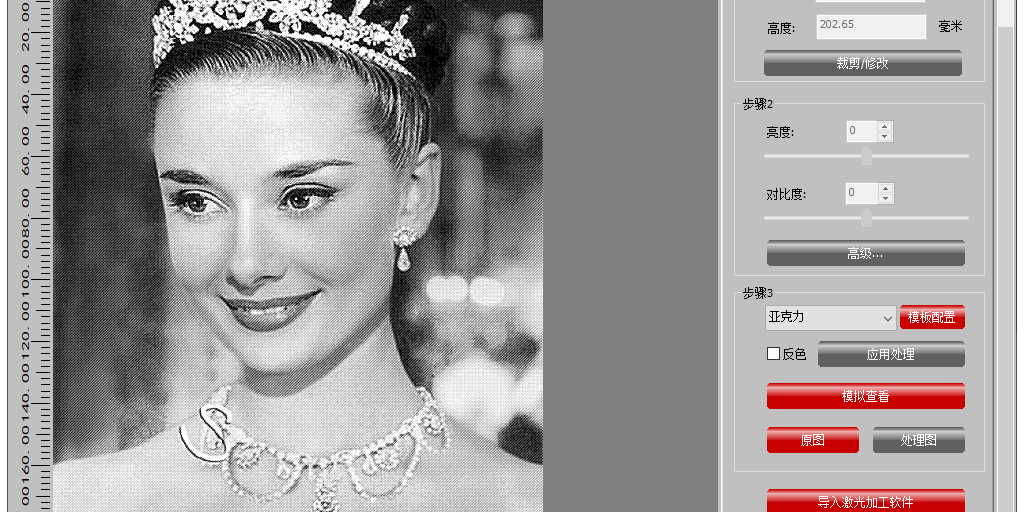

EagleWorks 集成了激光加工专用的点阵图像处理功能,针对亚克力、木材、双色板、皮革等多种材料提供了对应的特殊模板,用于快速生成特定模式的黑白单色图像,帮助用户获得良好的雕刻效果。

激光加工专用的点阵图像处理功能

针对激光加工过程的专用功能

针对激光加工过程的专用功能

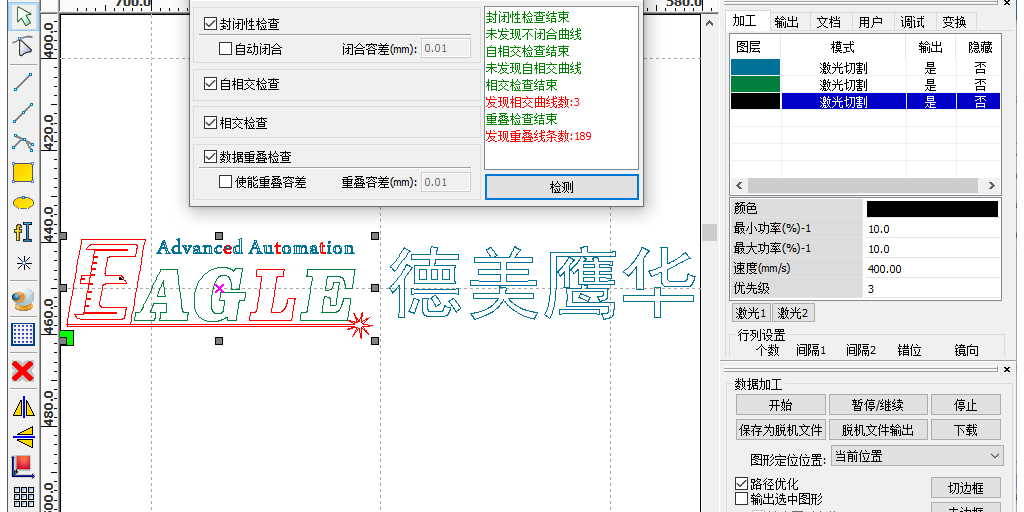

EagleWorks 提供了一组针对激光加工过程的特殊功能,包括切割路径优化、小圆切割限速、雕刻反向间隙、加工数据检查等,用于提高加工效率,优化加工效果。

针对激光加工过程的专用功能

EagleWorks 提供了一组针对激光加工过程的特殊功能,包括切割路径优化、小圆切割限速、雕刻反向间隙、加工数据检查等,用于提高加工效率,优化加工效果。

针对激光加工过程的专用功能
