LF-1530 大幅面金属激光切割机为钣金工业生产提供经济的解决方案,满足大幅面、大批量和高效率的钣金加工需求,广泛应用于碳钢、不锈钢、马口铁、镀锌板、铝和铜等材料的高精度切割。

资料下载

CypCut CAD/CAM v6.3.712.8

CypCut CAD/CAM 控制软件,基于 Windows 操作系统,支持多种工业加工文件格式,包含常用的编辑和排版功能,支持整版套料功能,以及激光切割特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

LF 系列大幅面金属激光切割机用户手册 v1.2

该手册涵盖了设备日常使用相关除控制软件外的方方面面,包含快速开始、操作使用和产品维护等章节,帮助您快速上手并熟悉基本操作,并可作为完整的硬件参考手册。

CypCut CAD/CAM 用户手册 v1.2

该手册涵盖了 CypCut CAD/CAM 控制软件的所有功能和操作方法,包含快速入门、图形操作、工艺设置和加工控制等章节,帮助您充分利用设备功能并发掘其潜力。

技术参数

加工范围 1500mm x 3000mm
最大工件高度 20mm
加工台面 刀条加工台面
激光类型 光纤激光器
激光功率 700W / 1000W / 2000W
软件 CypCut CAD/CAM,兼容 32 位或 64 位 Windows 7/8/10。
数据接口 U 盘
加工模式 切割
控制界面 基于 Windows 操作系统的工控机
运动系统 采用进口高精度直线导轨,进口伺服电机驱动,配合进口高精度齿轮齿条传动。
设备附件 气瓶调压阀、工业冷水机和排风机。
电气要求 三相 380V/50Hz

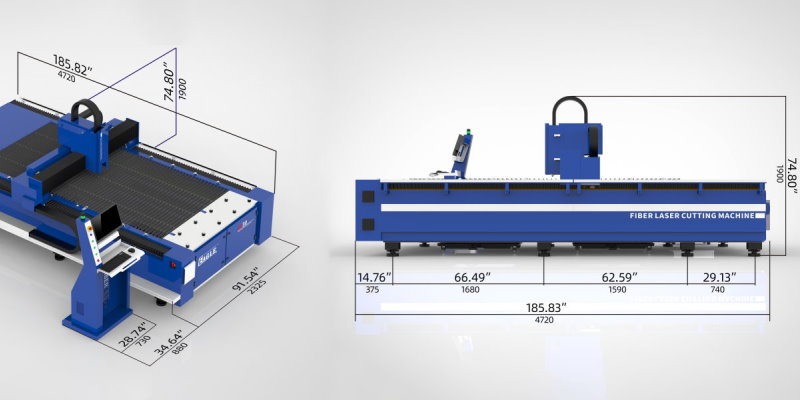

外观尺寸 2400mm x 4700mm x 1900mm
净重 4000Kg

产品特性

LF-1530 针对工业钣金加工需求设计的各项功能和特性,提供了优秀的易用性和可靠性,帮助您获得良好的加工效果和效率。

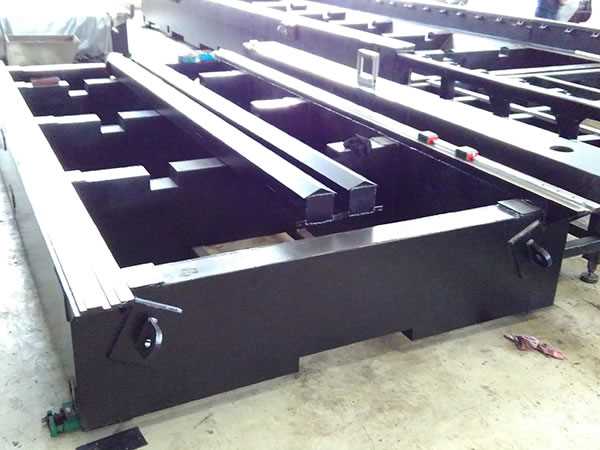

高强度机床

采用厚板拼焊结构的高强度机床保证运动系统在高速运动状态下依然能够达到很高的精度、稳定性和耐用性。

经济的开放式结构在低成本的前提下,方便用户上下料,性价比很高。

工作台采用独立可拆的刀条结构,用户只需更换加工中损坏的对应刀条即可,有效降低了维护成本。多段式收料抽屉在实现功能的同时达到了占地面积很小,降低了设备对场地的要求,同时提高了使用便利性。

高强度机床

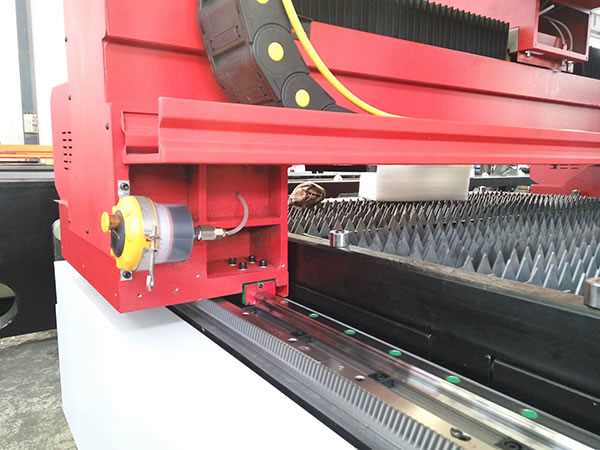

高性能运动系统

高性能运动系统

运动系统采用经典的龙门结构,压力铸造铝横梁拥有很高的强度并很好的实现了轻量化,为高运动性能打下坚实的基础。

动力系统采用进口伺服电机驱动,配合进口高精度齿轮齿条传动,进口直线导轨导向,能够实现高速、高精度的运动,并具有优良的响应性和稳定性。

Y 向采用独立双驱配置,伺服全闭环同步,结构简单紧凑,有效的降低了制造和维护成本。

高性能运动系统

运动系统采用经典的龙门结构,压力铸造铝横梁拥有很高的强度并很好的实现了轻量化,为高运动性能打下坚实的基础。

动力系统采用进口伺服电机驱动,配合进口高精度齿轮齿条传动,进口直线导轨导向,能够实现高速、高精度的运动,并具有优良的响应性和稳定性。

Y 向采用独立双驱配置,伺服全闭环同步,结构简单紧凑,有效的降低了制造和维护成本。

高性能运动系统

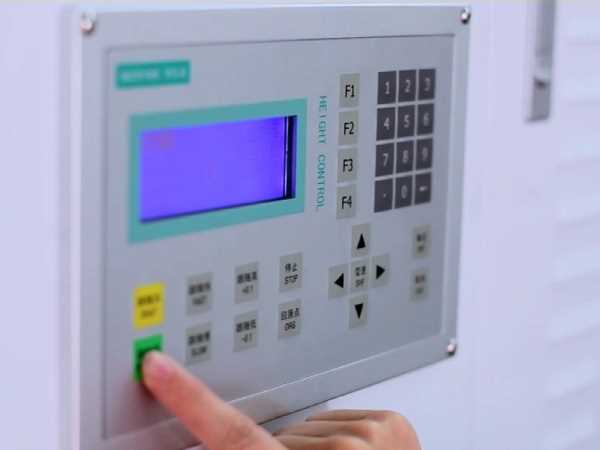

先进的 Z 轴随动系统

结构紧凑的 Z 轴运动单元,配合高精度、响应迅速且可靠的 Z 轴随动控制系统,保证 LF-1530 长时间持续的获得良好切割效果。

先进的 Z 轴随动系统

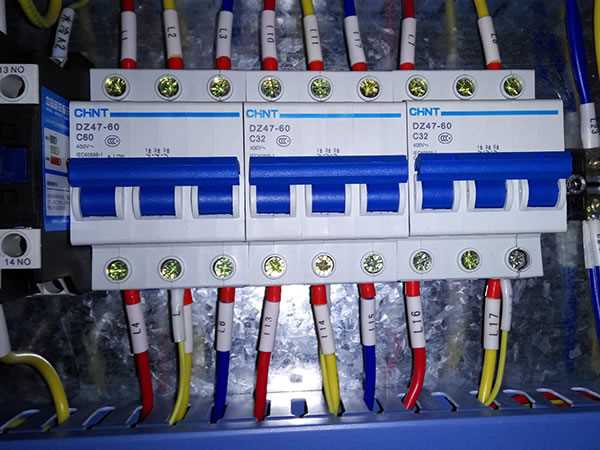

控制和电气系统

控制和电气系统

FSCUT 激光切割专用运动控制系统配合工控机提供了高性能运动控制基础,配合高品质的电气零部件,遵从严格的国际电气标准,使 LF-1530 拥有优良的运动控制性能,以及出色的稳定性和可靠性。

控制和电气系统

FSCUT 激光切割专用运动控制系统配合工控机提供了高性能运动控制基础,配合高品质的电气零部件,遵从严格的国际电气标准,使 LF-1530 拥有优良的运动控制性能,以及出色的稳定性和可靠性。

控制和电气系统

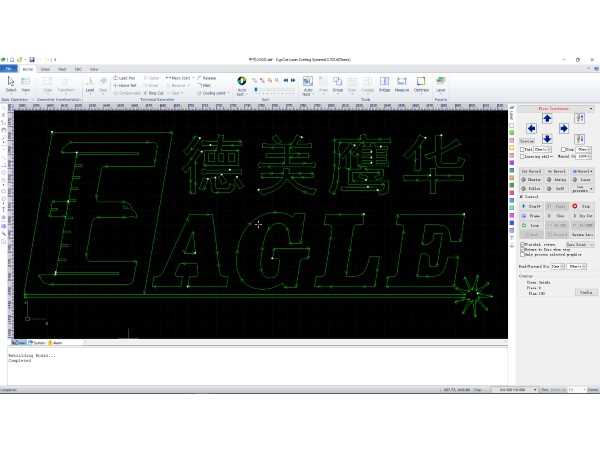

强大易用的 CypCut CAD/CAM 控制软件

CypCut CAD/CAM 控制软件,基于 Windows 操作系统,支持多种工业加工文件格式,包含常用的编辑和排版功能,支持整版套料功能,以及激光切割特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

强大易用的 CypCut CAD/CAM 控制软件

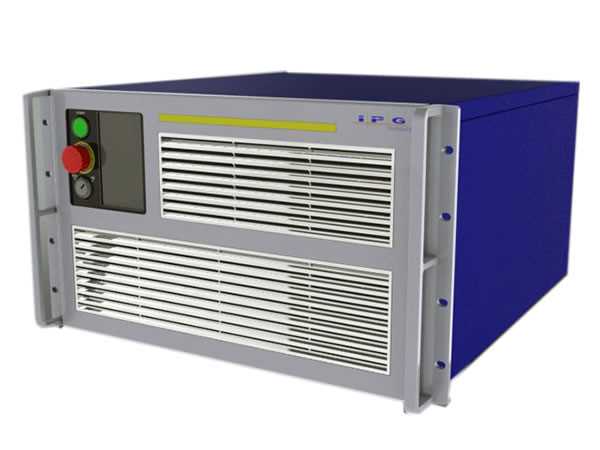

高品质的光纤激光器

高品质的光纤激光器

LF-1530 采用高品质的进口光纤激光器,光束质量好,加工效率高,稳定可靠。高性价比的 700W 光纤激光器适合薄板加工,1000W 适合较厚板材的加工,带有冗余模块的 2000W 机型则更加适合工业大批量连续生产。

高品质的光纤激光器

LF-1530 采用高品质的进口光纤激光器,光束质量好,加工效率高,稳定可靠。高性价比的 700W 光纤激光器适合薄板加工,1000W 适合较厚板材的加工,带有冗余模块的 2000W 机型则更加适合工业大批量连续生产。

高品质的光纤激光器

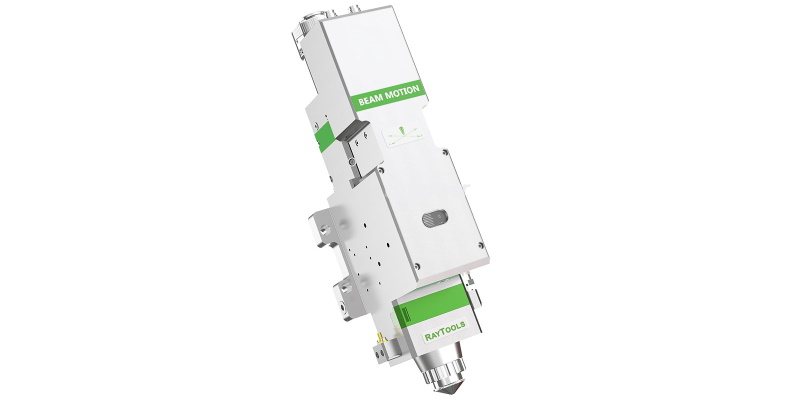

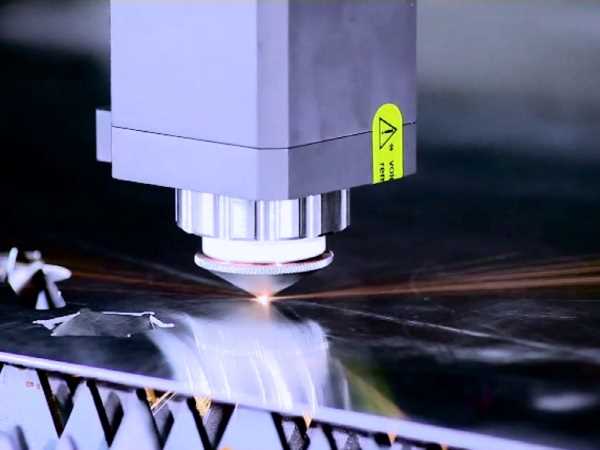

精密切割头

LF-1530 配备了光纤切割专用精密切割头,拥有坚固的机械结构,高质量的准直和聚焦镜片组,以及方便易用的调焦结构和保护镜片,精度高,吸收率低,稳定可靠,帮助您获得良好的切割质量和加工效率。

精密切割头

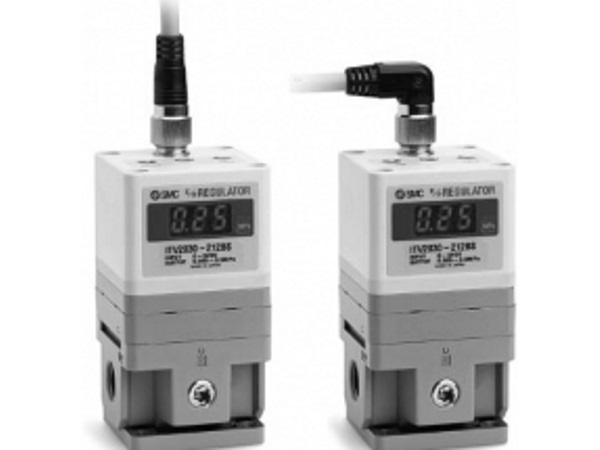

自动化智能辅助气体控制

自动化智能辅助气体控制

辅助气体是金属激光切割工艺中非常重要的因素之一,LF-1530 采用高、低压两路独立控制氮气和氧气,并在低压氧气回路上使用进口高精度比例阀,根据材料和工艺需要自动化智能切换气路并调节辅助气体气压,以获得良好的切割质量。

自动化智能辅助气体控制

辅助气体是金属激光切割工艺中非常重要的因素之一,LF-1530 采用高、低压两路独立控制氮气和氧气,并在低压氧气回路上使用进口高精度比例阀,根据材料和工艺需要自动化智能切换气路并调节辅助气体气压,以获得良好的切割质量。

自动化智能辅助气体控制

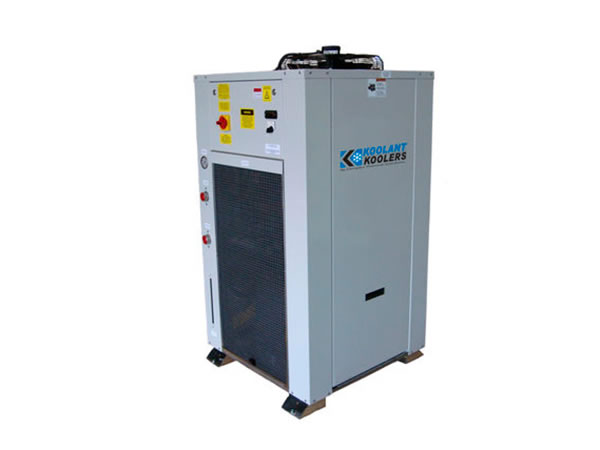

工业水冷机

LF-1530 配备高质量的工业水冷机,保证光纤激光器始终获得良好制冷效果,以及长时间连续工作的输出性能和稳定性。

工业水冷机

用户案例

样品展示

LF-1530 广泛应用于碳钢、不锈钢、马口铁、镀锌板、铝和铜等材料的高精度切割。
