F 系列光纤激光打标机为工业金属和塑料打标提供高效率的解决方案。

资料下载

EzCad CAD/CAM v2.12.1

EzCad CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光打标特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得最佳的加工效果和效率。

技术参数

加工范围 110mm x 110mm
最大工件高度 100mm
加工台面 铝平板台面
激光类型 光纤
激光功率 20W / 30W / 50W
软件 EzCAD CAD/CAM,兼容 32 位或 64 位 Windows 7/8/10 。
数据接口 U 盘
加工模式 打标
控制界面 基于 Windows 操作系统的工控机
运动系统 采用进口高精度振镜系统
电气要求 单相 220V/50Hz
净重 100Kg

产品特性

F 系列光纤激光打标机将易用性、灵活性、安全性和可靠性贯穿至每一个功能和细节的设计中,帮助您专注于要完成的工作。

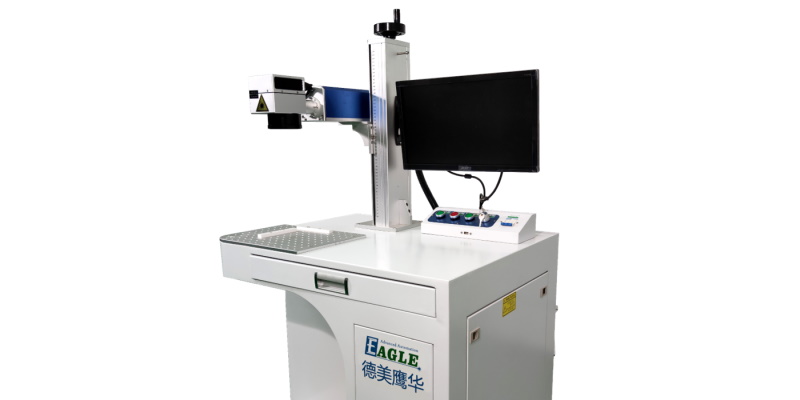

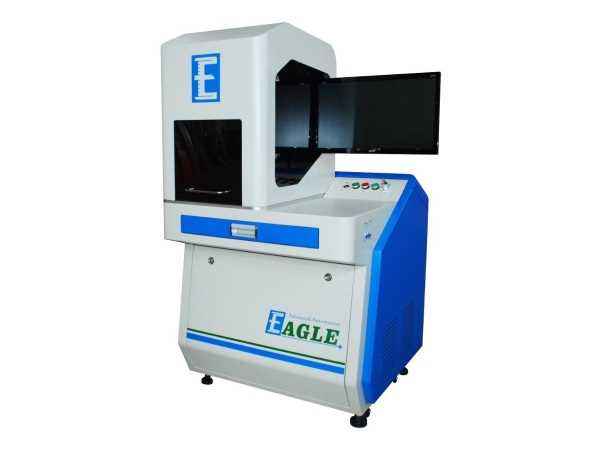

全集成设计

F 系列打标机采用全集成式设计,将激光器、振镜系统、控制系统和工控机全部集成至一个全封闭的安全环境中,并为您提供人性化的操作平台,将易用、易维护性发挥到极致,帮助您最大化加工效率,降低使用成本。

全集成设计

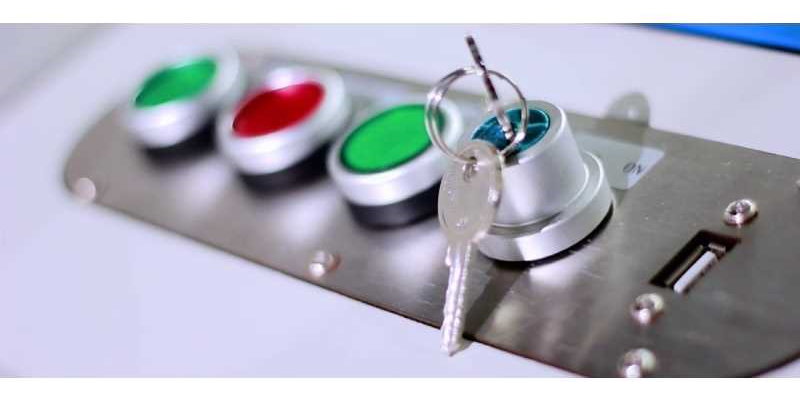

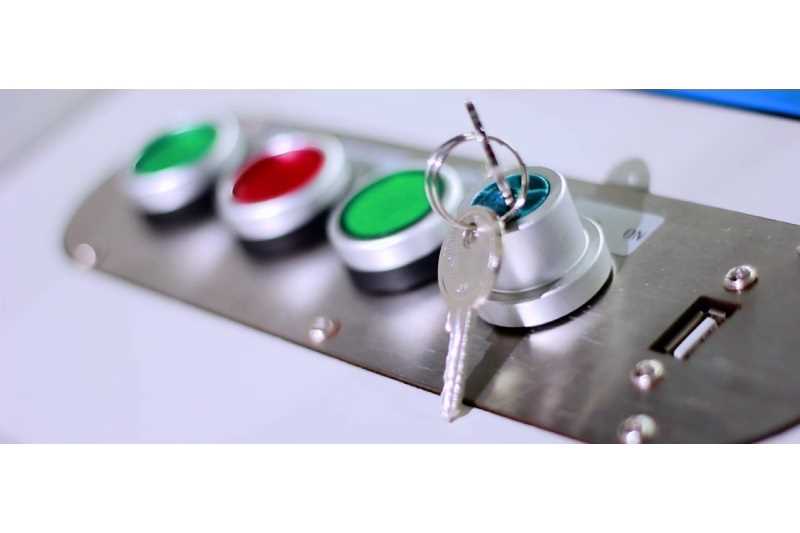

即插即用

即插即用

得益于全集成式设计,F 系列打标机可做到插电即用,经过厂家专业调试配置的所有系统会协同工作,无需任何繁琐的安装和设置步骤。

即插即用

得益于全集成式设计,F 系列打标机可做到插电即用,经过厂家专业调试配置的所有系统会协同工作,无需任何繁琐的安装和设置步骤。

即插即用

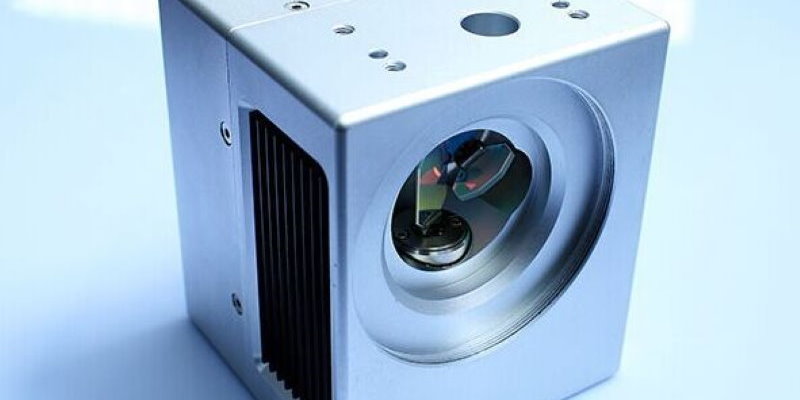

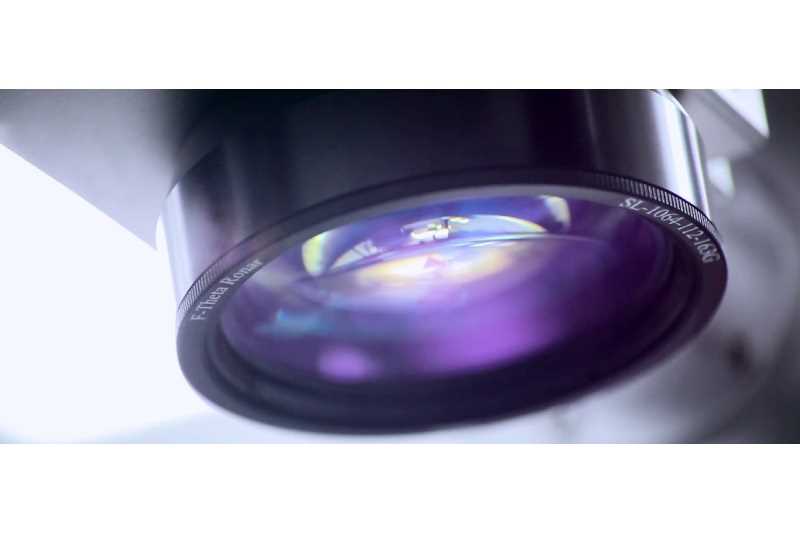

高性能振镜系统和聚焦透镜

高性能振镜系统能够帮助您取得加工效果和效率的最佳平衡,最小可标刻 1.5mm 高的文字,无变形。

高质量的聚焦透镜最大限度保证聚焦光斑在全加工幅面内的一致性,获得业内领先的加工质量。

高性能振镜系统和聚焦透镜

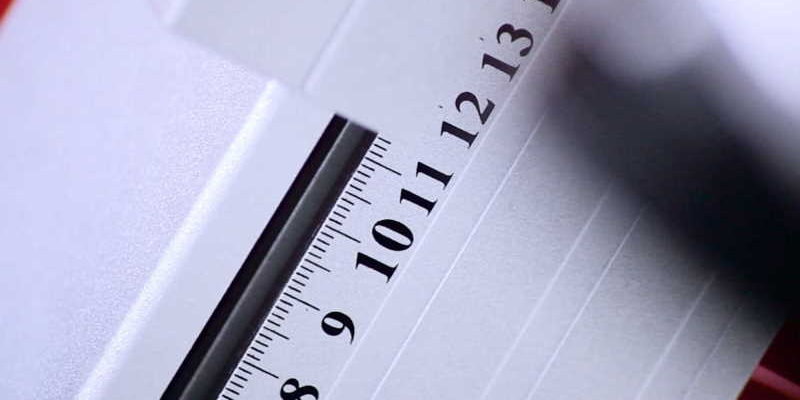

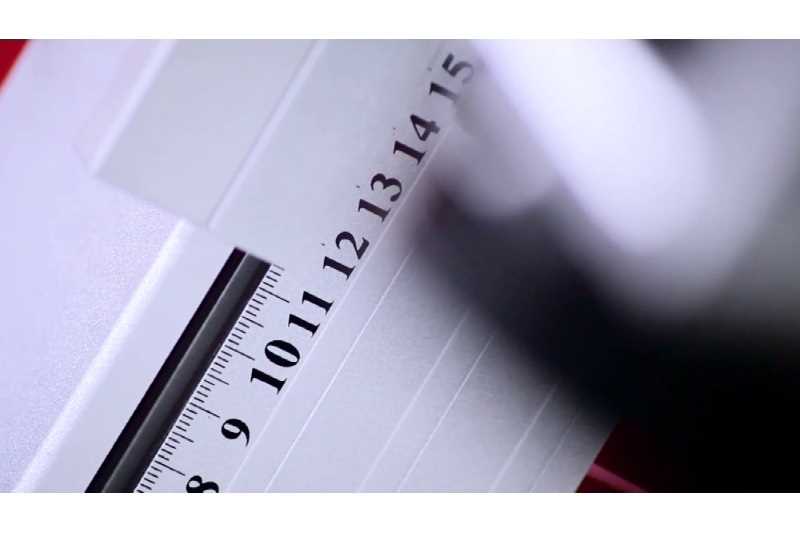

可手动升降的打标头

可手动升降的打标头

转动工作台左侧的手轮可升降打标头,便于标刻不同厚度的材料和异形工件,或使用旋转辅助器加工圆柱形工件。

可手动升降的打标头

转动工作台左侧的手轮可升降打标头,便于标刻不同厚度的材料和异形工件,或使用旋转辅助器加工圆柱形工件。

可手动升降的打标头

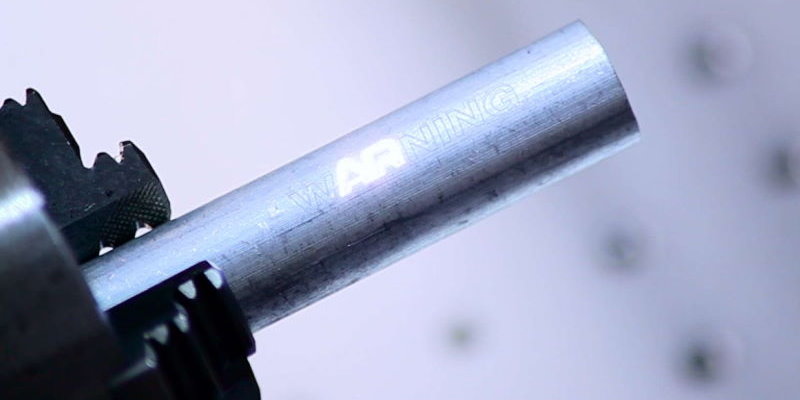

用于圆柱形工件标刻的旋转辅助器

得益于可手动升降的打标头,F 系列打标机可容纳旋转辅助器,加工圆柱形工件。旋转辅助器上的三爪卡盘可牢牢固定工件,保证工件和旋转轴保持同轴并稳定旋转,以获得最佳的加工质量。

用于圆柱形工件标刻的旋转辅助器

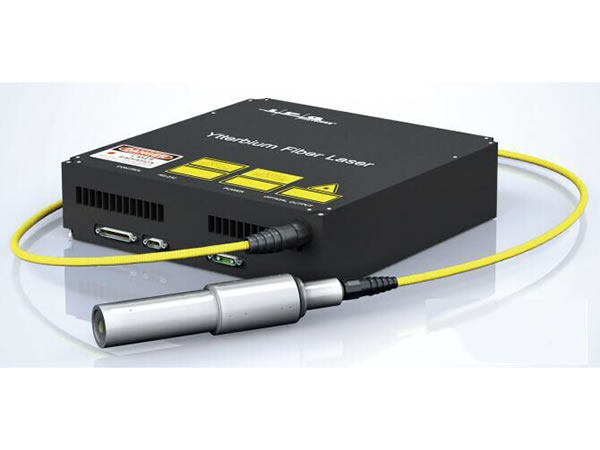

全球领先的光纤激光器

全球领先的光纤激光器

F 系列打标机采用全球领先的进口光纤激光器,光束质量好,加工效率高,稳定可靠。高性价比的 20W 光纤激光器可满足一般标刻需求,如果对标刻深度要求较高,则可以选择 50W ,能够获得更好的标刻效果。

激光器的光纤输出窗口被封闭在振镜系统中,无需维护,稳定可靠。

全球领先的光纤激光器

F 系列打标机采用全球领先的进口光纤激光器,光束质量好,加工效率高,稳定可靠。高性价比的 20W 光纤激光器可满足一般标刻需求,如果对标刻深度要求较高,则可以选择 50W ,能够获得更好的标刻效果。

激光器的光纤输出窗口被封闭在振镜系统中,无需维护,稳定可靠。

全球领先的光纤激光器

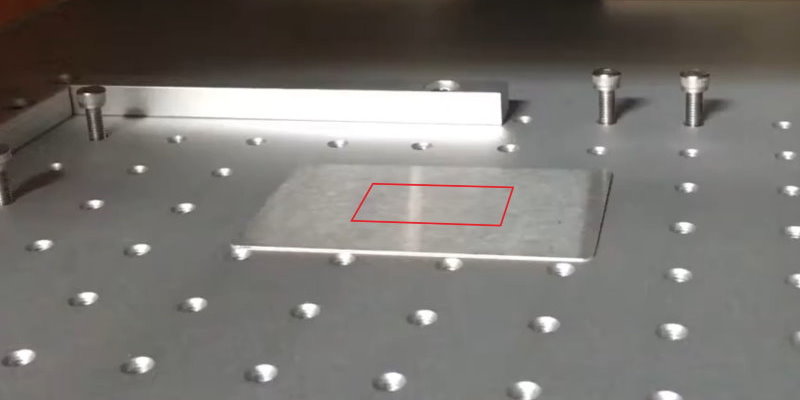

指示红光

红色指示激光和标刻激光完全同轴,经由振镜系统控制,可精确的标识加工位置,方便定位,减少准备时间,提高加工效率和成品率。

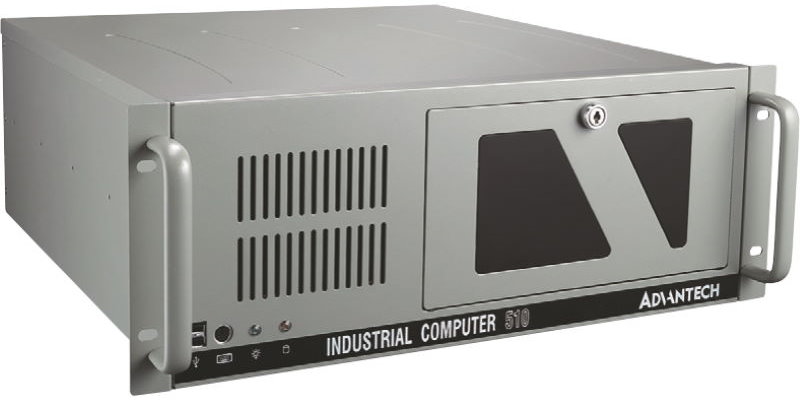

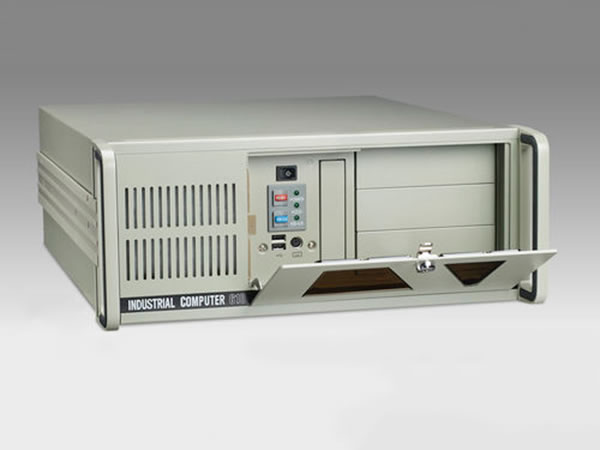

高性能工控机

高性能工控机

为确保最佳激光加工速度,F 系列打标机标配一台适合工业环境、速度快、性能可靠的工控机。

高性能工控机

为确保最佳激光加工速度,F 系列打标机标配一台适合工业环境、速度快、性能可靠的工控机。

高性能工控机

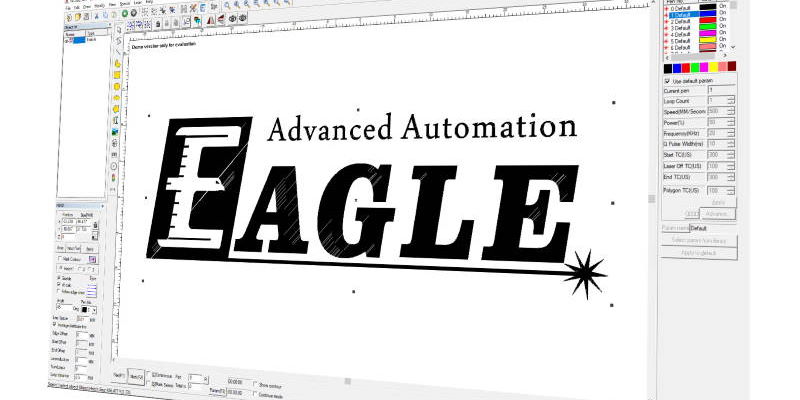

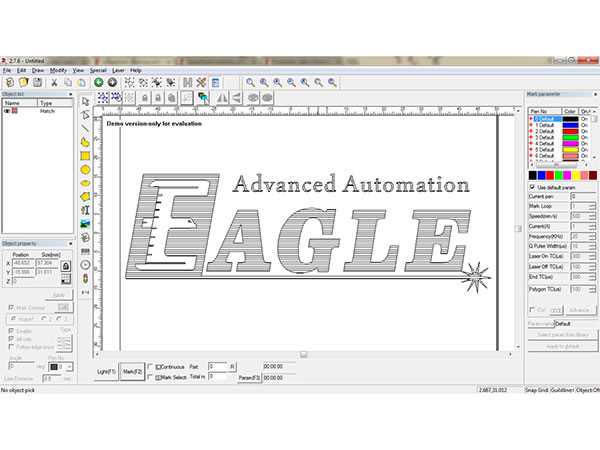

强大易用的 EzCad CAD/CAM 标刻控制软件

EzCad CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光打标特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得最佳的加工效果和效率。

强大易用的 EzCad CAD/CAM 标刻控制软件

方便易用的脚踏开关

激光打标过程中您通常需要使用双手摆放工件,定位无误后,开始标刻。F 系列打标机标配方便易用的脚踏开关,解放您的双手,在批量加工中能够最大化提升操作效率。

方便易用的脚踏开关

激光打标过程中您通常需要使用双手摆放工件,定位无误后,开始标刻。F 系列打标机标配方便易用的脚踏开关,解放您的双手,在批量加工中能够最大化提升操作效率。

安全性和可靠性

安全性和可靠性贯穿了 F 系列打标机设计的全过程。

我们依照国际标准,采用全球领先供应商的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括前盖开盖传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。

用户案例

材料应用

F 系列光纤激光打标机广泛应用于金属和塑料的高精度打标。
