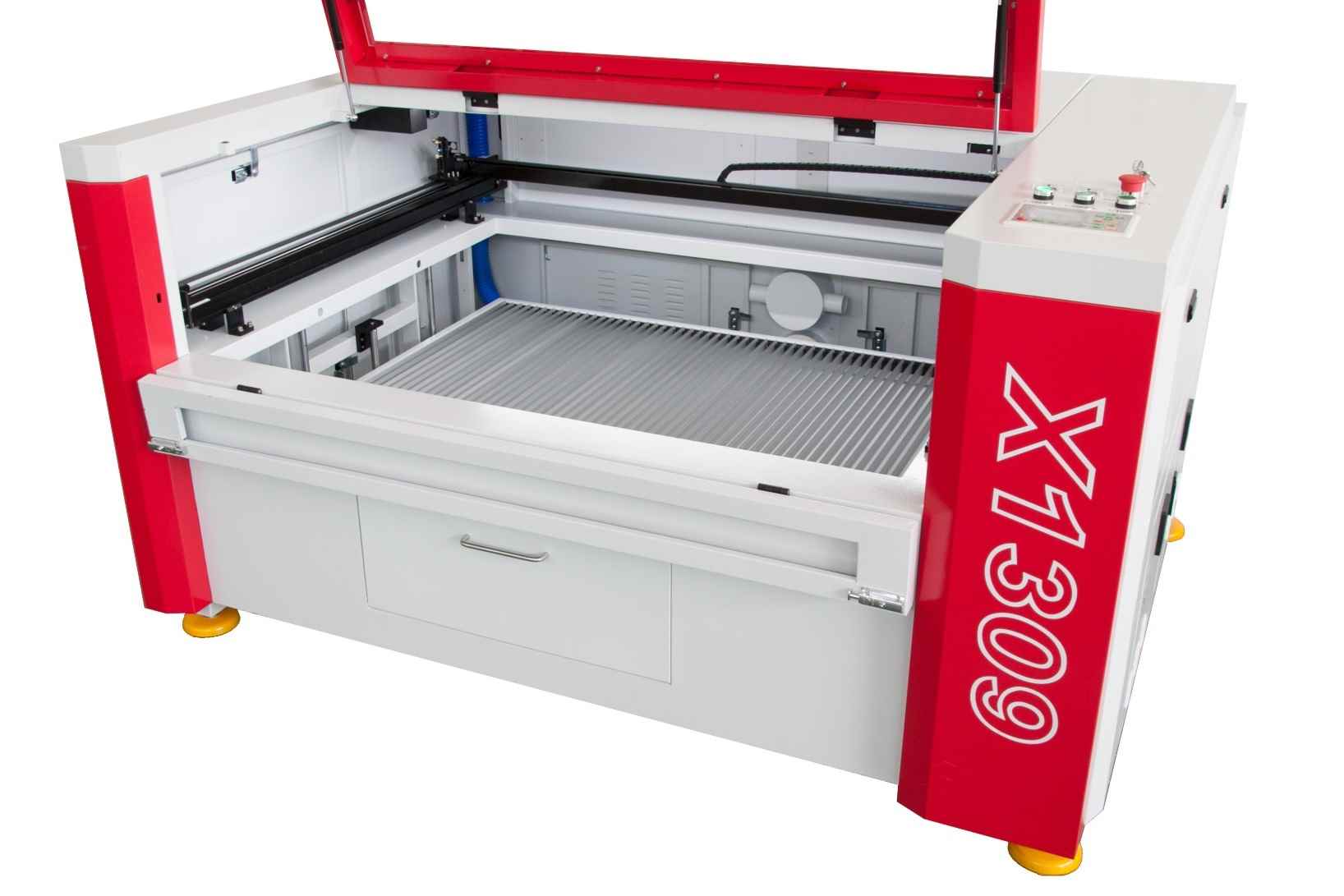

作为 CM-1309 机型的继任者,X-1309 激光切割机为通用型激光加工提供了高效的解决方案,广泛应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度切割和雕刻。

  • X-1309
  • X-1309
  • X-1309
  • X-1309
  • X-1309
  • X-1309
  • X-1309
  • X-1309
  • X-1309
  • X-1309

资料下载

EagleWorks CAD/CAM v8.01.35

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

EaglePrint 打印驱动 v1.2.4.3

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,然后打印输出至激光设备,就像使用一台普通的打印机。EaglePrint 能够实现真正意义上的所见即所得,没有信息丢失,无需繁琐的后处理,帮助您获得良好的加工效果和效率。

X 系列通用型高精度激光切割机用户手册 v1.0

该手册涵盖了设备日常使用相关除控制软件外的方方面面,包含快速开始、操作使用和产品维护等章节,帮助您快速上手并熟悉基本操作,并可作为完整的硬件参考手册。

EagleWorks CAD/CAM 用户手册 v1.0.1

该手册涵盖了 EagleWorks CAD/CAM 控制软件的所有功能和操作方法,包含安装、基本使用、高级功能、工艺设置和加工控制等章节,帮助您充分利用设备功能并发掘其潜力。

EaglePrint 打印驱动 用户手册 v1.0.1

该手册涵盖了 EaglePrint 打印驱动软件的所有功能和设置方法,包含安装、基本概念和使用、以及针对激光加工的专有设置等章节,帮助您充分利用设备功能并发掘其潜力。

技术参数
1、激光器:CO2激光器功率≥150W
2、配备三种切割激光头(模块化快速切换):①标准激光头:光斑尺寸0.0039”(0.099mm)焦距5.0mm-6.5mm;②4”激光头:光斑尺寸0.0020”(0.050mm)焦距3.0mm-4.0mm;③高清激光头:光斑尺寸 0.0078”(0.198mm)焦距9.0mm-11mm。
3、最大加工范围约为1300×900mm
4、工作台Z轴行程约为:0-250(mm)
5、最大进料宽度约为1400mm
6、机床最快运动速度约为82m/min
7、最快工作速度约为61m/min
8、最厚切割深度≥20mm(亚克力),不锈钢≥1.5mm
9、工作电压(V):220V、50HZ
10、总机功率≤1500W
11、最小成型文字1mm
12、分辨率≤0.025mm
13、定位精度±0.1mm
14、支持软件格式:BMP、PLT、DST、AI、DXF、DWG;软件语言:中文简体、中文繁体、英文。接口软件:正版专用绘图软件能兼容CAD、CorelDraw、Photoshop、CAXA,正版驱动程序,能提供带数据库漏洞扫描系统的操作软件。
15、随机附件:①工控机1套;②正常工作所需的气泵、水冷机、排风机等附属设备。
16、功能:切割,平面雕刻,3D雕刻,打孔,划线
17、加工材料:橡胶、玻璃、亚克力、纸张、塑料、竹木、骨制品、PVC、KT板、双色板、胶合板、皮革、布料、塑料制品、金属覆膜板、氧化铝、水晶、玻璃、石英、大理石/石头、纸板等。

产品特性

X-1309 将易用性、灵活性和可靠性贯穿至每一个功能和细节的设计中,发挥 CO2 激光的加工潜力。

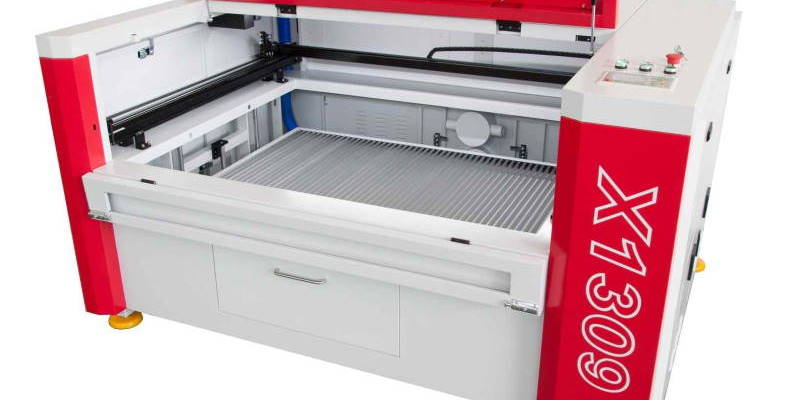

高效益的多功能加工平台

1300mm 宽的加工平台刚好容纳使用量非常大的 1240mm 宽及以下标准板材,不多不少,具有很好的投入产出比。

加工平台可电动升降,方便放置异形工件,或使用旋转辅助器加工圆柱形工件。

高效益的多功能加工平台

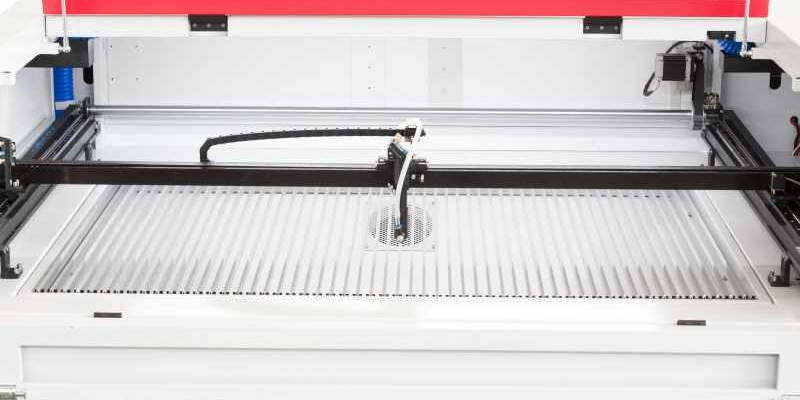

可打开的前后挡板设计

可打开的前后挡板设计

可打开的前后挡板设计使 X-1309 可以容纳超长工件,或配合卷轴连续处理成卷的材料。

可打开的前后挡板设计

可打开的前后挡板设计使 X-1309 可以容纳超长工件,或配合卷轴连续处理成卷的材料。

可打开的前后挡板设计

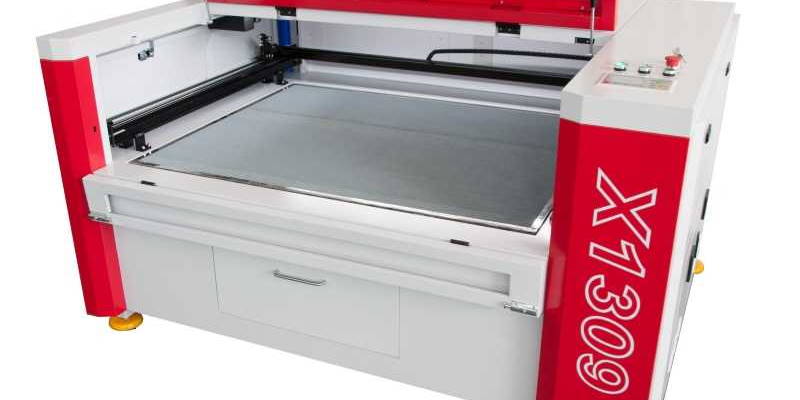

多种加工平台支撑

X-1309 提供了两种加工平台支撑,蜂窝板适合加工软质材料,例如纸张和纺织品,保证良好的支撑效果;铝刀条适合加工硬质材料,例如亚克力和木板,尽可能减少激光反射面,同时避免材料熔融后积聚起火,两种加工平台都将激光反射控制在很小的程度,帮助您获得良好的切割效果。

多种加工平台支撑

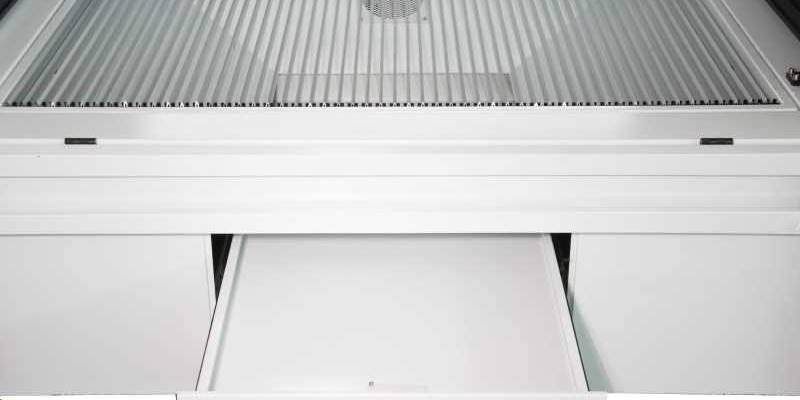

收料漏斗和捡料抽屉

收料漏斗和捡料抽屉

较小的工件被切下后会掉落至收料漏斗中并滑入捡料抽屉,避免在后续加工过程中受到损伤和污染,拉开抽屉可方便的将工件取出。

收料漏斗和捡料抽屉

较小的工件被切下后会掉落至收料漏斗中并滑入捡料抽屉,避免在后续加工过程中受到损伤和污染,拉开抽屉可方便的将工件取出。

收料漏斗和捡料抽屉

高效率的双激光头配置

如果您主要加工尺寸较小的工件且要求尽可能高的效率,可选择配置双激光头。一般情况下,每个激光头可完成一半幅面的加工任务,效率翻倍。如果需要加工大尺寸的工件,只需缩短两个激光头之间的间距,增大其中一个激光头的可加工范围即可,该操作非常简单,用随机附带工具即可完成。

高效率的双激光头配置

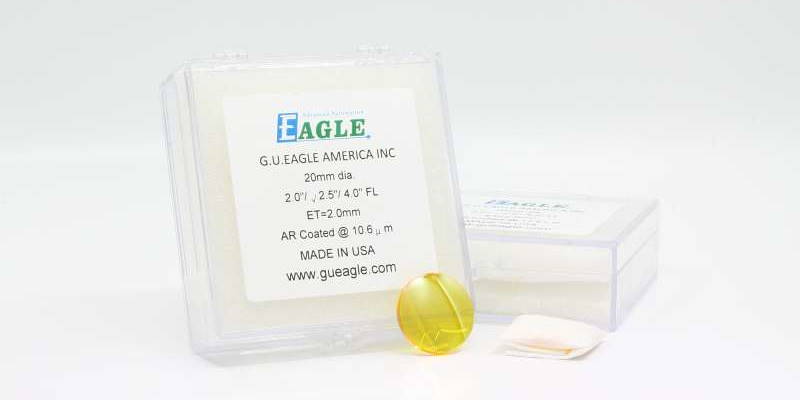

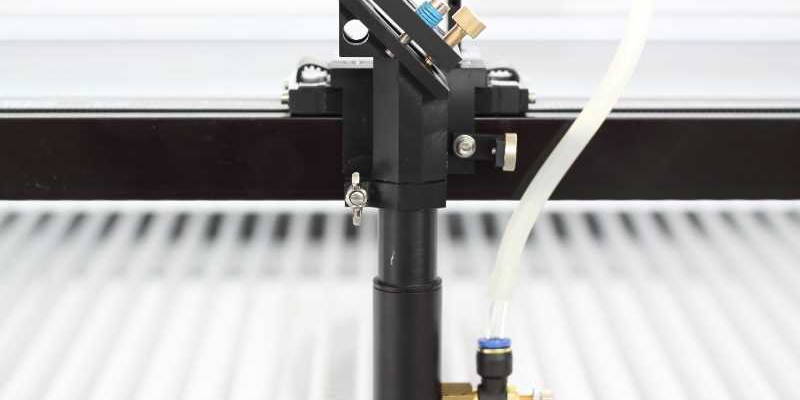

针对不同加工需求的聚焦镜片

针对不同加工需求的聚焦镜片

标准激光头中有两个聚焦镜片安装位置,分别用于安装 2.5 英寸和 4 英寸聚焦镜片。2.5 英寸聚焦镜片适用范围广,能同时取得较好的切割和雕刻效果;4 英寸聚焦镜片适合切割较厚的板材,能够获得更好的切缝质量。如果您想获得更优的雕刻效果,则应当选择 2 英寸聚焦镜片及其专用的聚焦镜筒。

针对不同加工需求的聚焦镜片

标准激光头中有两个聚焦镜片安装位置,分别用于安装 2.5 英寸和 4 英寸聚焦镜片。2.5 英寸聚焦镜片适用范围广,能同时取得较好的切割和雕刻效果;4 英寸聚焦镜片适合切割较厚的板材,能够获得更好的切缝质量。如果您想获得更优的雕刻效果,则应当选择 2 英寸聚焦镜片及其专用的聚焦镜筒。

针对不同加工需求的聚焦镜片

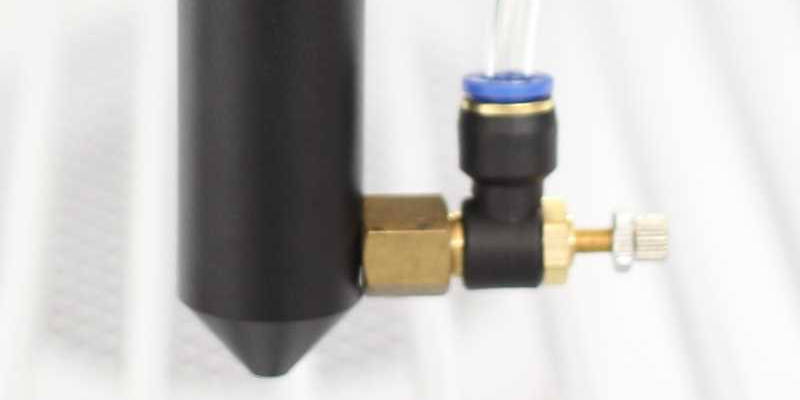

辅助气体节流阀

辅助气体是激光加工工艺中非常重要的因素之一,气压合适且稳定的辅助气体能够始终保护聚焦镜片免受污染,及时吹走材料表面的烟尘和切缝中的熔融物质,并给加工点和加工面降温,降低材料碳化、着火和粘粘的可能性,提高加工质量。

辅助气体节流阀

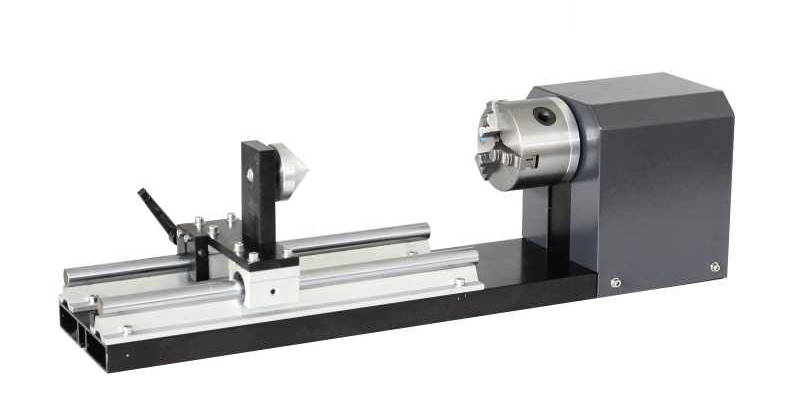

用于圆柱形工件加工的旋转辅助器

用于圆柱形工件加工的旋转辅助器

得益于可电动升降的加工平台,X-1309 可容纳旋转辅助器,加工圆柱形工件。旋转辅助器上的三爪卡盘可牢牢固定工件,圆锥形尾端可滑动并从另一侧顶紧工件,保证工件和旋转轴保持同轴并稳定旋转,以获得良好的加工质量。

用于圆柱形工件加工的旋转辅助器

得益于可电动升降的加工平台,X-1309 可容纳旋转辅助器,加工圆柱形工件。旋转辅助器上的三爪卡盘可牢牢固定工件,圆锥形尾端可滑动并从另一侧顶紧工件,保证工件和旋转轴保持同轴并稳定旋转,以获得良好的加工质量。

用于圆柱形工件加工的旋转辅助器

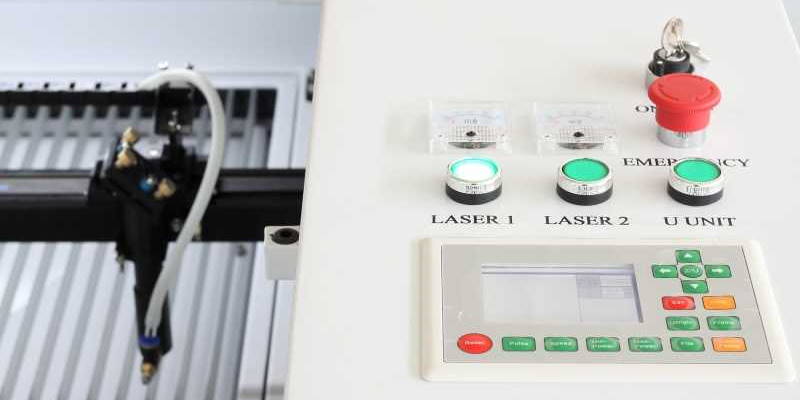

先进的控制系统和友好的人机界面

X-1309 搭载了一套非常先进的控制系统,并拥有友好的人机界面。您可以在高分辨率的真彩色 LCD 屏幕上实时了解设备的工作状态,或查看加工任务的细节。

通过功能按键,您可以控制切割头的移动,选择加工任务,开始、暂停或结束加工,或实时修改加工参数。

通过设置菜单,您还可以自定义系统的部分行为方式,以满足不同任务的需求或您的使用习惯。

先进的控制系统和友好的人机界面

支持脱机使用和断点续传

支持脱机使用和断点续传

X-1309 搭载的控制系统内置了 128M FLASH 存储器用于存放加工任务文件,在通过 USB 连接、局域网或 U 盘拷贝的方式将文件传输至设备后,设备便不再依赖 PC ,可以脱机完成所有加工操作。

如果在加工过程中发生了断电或急停按钮被按下等导致加工中断的情况,在故障排除后,控制系统会自动恢复之前被中断的加工任务,并提示您是否需要继续加工。如果选择是,控制系统会从之前中断的位置开始继续加工,避免任务中断带来的损失,例如时间和材料的浪费等。

支持脱机使用和断点续传

X-1309 搭载的控制系统内置了 128M FLASH 存储器用于存放加工任务文件,在通过 USB 连接、局域网或 U 盘拷贝的方式将文件传输至设备后,设备便不再依赖 PC ,可以脱机完成所有加工操作。

如果在加工过程中发生了断电或急停按钮被按下等导致加工中断的情况,在故障排除后,控制系统会自动恢复之前被中断的加工任务,并提示您是否需要继续加工。如果选择是,控制系统会从之前中断的位置开始继续加工,避免任务中断带来的损失,例如时间和材料的浪费等。

支持脱机使用和断点续传

强大易用的 EagleWorks CAD/CAM 控制软件

EagleWorks CAD/CAM 控制软件,基于 Windows 操作系统,支持多种常用加工文件格式,包含常用的编辑和排版功能,以及激光加工特有的工艺和控制功能,在保证易用性和可靠性的前提下,帮助您获得良好的加工效果和效率。

强大易用的 EagleWorks CAD/CAM 控制软件

简单高效的 EaglePrint 打印驱动软件

简单高效的 EaglePrint 打印驱动软件

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,例如 CorelDRAW 、Adobe Illustrator 、Photoshop 、AutoCAD ,甚至 Microsoft Word ,然后打印输出至激光设备,就像使用一台普通的打印机。

EaglePrint 能够实现真正意义上的所见即所得,没有文件格式转换,数据导出再导入,没有信息丢失,无需繁琐的后处理,很大程度简化操作,帮助您获得良好的加工效果和效率。

简单高效的 EaglePrint 打印驱动软件

使用 EaglePrint 打印驱动软件,您可以在几乎任何您熟悉并喜爱的软件中进行设计,例如 CorelDRAW 、Adobe Illustrator 、Photoshop 、AutoCAD ,甚至 Microsoft Word ,然后打印输出至激光设备,就像使用一台普通的打印机。

EaglePrint 能够实现真正意义上的所见即所得,没有文件格式转换,数据导出再导入,没有信息丢失,无需繁琐的后处理,很大程度简化操作,帮助您获得良好的加工效果和效率。

简单高效的 EaglePrint 打印驱动软件

全套设备附件

X-1309 标配全套设备运行必须的附件,包括一个工业水冷机、一个大功率排风机、一个随机工具箱和其它必须的辅料。

高质量工业水冷机保证激光器始终获得良好制冷效果,以及长时间连续工作的输出性能和稳定性。

大功率风机保证加工台面上下两侧稳定的负压环境,可迅速将激光加工产生的烟尘和有害气体排出,避免污染材料、损害设备,并有利于保持健康的工作环境。

全套设备附件

用户案例

X-1309 广泛应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度切割和雕刻。

实验套件

实验套件帮助学生熟悉激光切割机的软件使用和硬件操作,并结合生动的机械模型,全部由透明亚克力制成,用于清晰的展示其功能和动作,寓教于乐。

材料应用

X-1309 广泛应用于亚克力、纸板、木板、纺织品、双色板和石材等材料的高精度切割和雕刻。

产品优势

良好的设计和高质量的配件保证了 X-1309 优秀的品质,为您提供高速、高精度、高可靠性的激光设备。

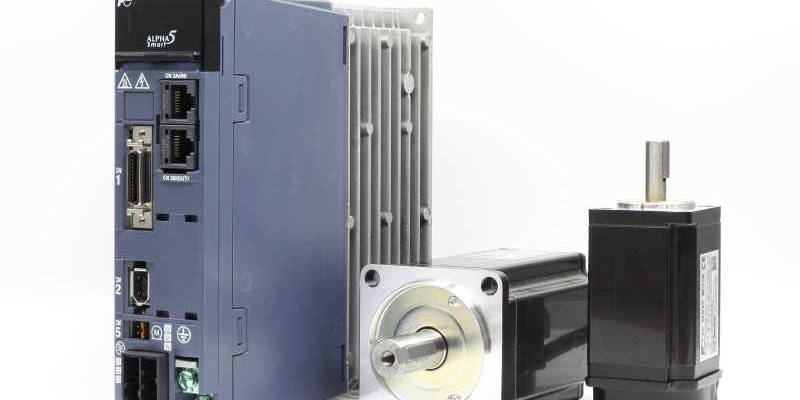

高性能伺服电机

X-1309 高配机型采用了进口高品质伺服电机,在移动步距仅为 6.25 微米,分辨率超过 4000DPI 的基础上,依然能够高速运行,切割加速度最高达 2m/s2 (0.2G) ,扫描加速度最高达 20m/s2 (2G) 。

低配机型采用高品质步进电机驱动,性能上稍有损失,但依然优于业内平均水平。

高性能伺服电机

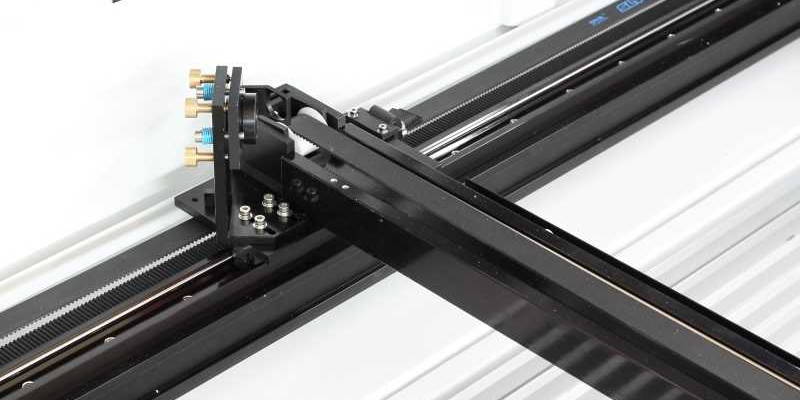

高精度均衡导轨

高精度均衡导轨

X-1309 采用进口高精度均衡导轨,强度高,耐用可靠,保证运动系统长期稳定运行。

高精度均衡导轨

X-1309 采用进口高精度均衡导轨,强度高,耐用可靠,保证运动系统长期稳定运行。

高精度均衡导轨

先进可靠的 CO2 激光器

X-1309 可搭载一根或两根 100W 、130W 或 150W CO2 玻璃管激光器,全都具有很高的性价比。

如果您的应用以雕刻为主且加工质量要求高,则可以选择搭配 50W 或 100W 射频金属管激光器。该激光器具有非常快的响应速度和精确的功率控制能力,能够帮助您获得优异的雕刻效果。

先进可靠的 CO2 激光器

高质量的光学镜片

高质量的光学镜片

X-1309 全部采用美国进口高质量光学镜片,吸收率低,耐用可靠,很大限度保证聚焦光斑在全加工幅面内的一致性,获得良好的加工质量。

高质量的光学镜片

X-1309 全部采用美国进口高质量光学镜片,吸收率低,耐用可靠,很大限度保证聚焦光斑在全加工幅面内的一致性,获得良好的加工质量。

高质量的光学镜片

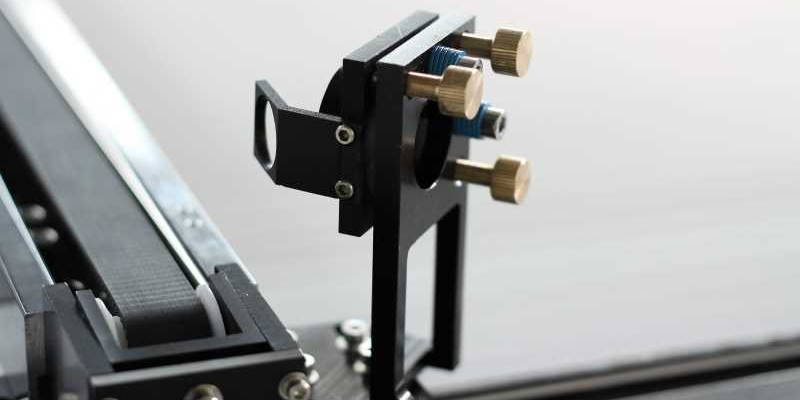

稳定易调节的反射镜架

稳定且易调节的反射镜架对采用飞行光路的 X-1309 来说至关重要。发射出的激光需要经过一片固定的反射镜和两片随运动系统移动的反射镜反射后才能到达聚焦镜片,经聚焦后作用于工件表面完成加工。任何一点偏移或晃动都会造成光路偏斜,直接影响加工质量。

X-1309 的反射镜架结构坚固,采用特制的细牙螺纹调整螺丝,配合松紧可调的高强度螺旋弹簧,为反射镜片提供稳定的支撑。三个调整螺丝的结构可以整体移动反射镜片,能够轻松的将光路调整至经过所有镜片中心的理想状态。

稳定易调节的反射镜架

安全性和可靠性

安全性和可靠性贯穿了 X-1309 设计的全过程。

我们依照国际标准,采用高质量的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括上盖开盖传感器、激光管盒开盖传感器、水冷机流量传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。另外,在人机界面上方设有急停开关,当人为判断可能发生危险情况时,可拍下按钮,设备将立即全部断电,很大程度保护人身和财产安全。

安全性和可靠性

安全性和可靠性贯穿了 X-1309 设计的全过程。

我们依照国际标准,采用高质量的零部件来打造整台设备,从源头上提高产品可靠性。

所有会产生安全风险的位置都设有传感器进行检测和保护,包括上盖开盖传感器、激光管盒开盖传感器、水冷机流量传感器等。当检测到危险情况时,设备会自动停机,避免发生意外。另外,在人机界面上方设有急停开关,当人为判断可能发生危险情况时,可拍下按钮,设备将立即全部断电,很大程度保护人身和财产安全。
